Centro de usinagem de 3 eixos SBZ 122/70 Plus
horizontalpara açopara alumínio

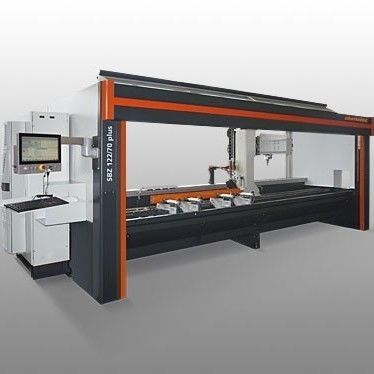

Centro de usinagem de 3 eixos - SBZ 122/70 Plus - ELUMATEC - horizontal / para aço / para alumínio
Centro de usinagem de 3 eixos - SBZ 122/70 Plus - ELUMATEC - horizontal / para aço / para alumínio
Centro de usinagem de 3 eixos - SBZ 122/70 Plus - ELUMATEC - horizontal / para aço / para alumínio - imagem - 2
Centro de usinagem de 3 eixos - SBZ 122/70 Plus - ELUMATEC - horizontal / para aço / para alumínio - imagem - 3
Centro de usinagem de 3 eixos - SBZ 122/70 Plus - ELUMATEC - horizontal / para aço / para alumínio - imagem - 4
Centro de usinagem de 3 eixos - SBZ 122/70 Plus - ELUMATEC - horizontal / para aço / para alumínio - imagem - 5
Centro de usinagem de 3 eixos - SBZ 122/70 Plus - ELUMATEC - horizontal / para aço / para alumínio - imagem - 6
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
horizontal
Material usinado
para aço, para alumínio, para PVC
Estrutura
com barramento inclinado
Cone
HSK F63
Função adicional
de fresagem, para furação, para rosqueamento interno
Aplicações
para perfis de alumínio
Outras características
de alto desempenho, com trocador automático de ferramentas, com console
Curso X

4.295 mm
(169,09 in)

Curso Y

910 mm
(35,83 in)

Curso Z

475 mm
(18,7 in)

Velocidade de rotação

MÁX: 24.000 rpm
(150.796 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Potência

8 kW
(10,88 hp)

Peso total

2.900 kg
(6.393,41 lb)

Comprimento total

3.592 mm
(141,4 in)

Altura total

3.000 mm
(118,1 in)

Descrição

Descrição
  • Concebido para a usinagem económica e eficiente de perfis em alumínio, PVC e aço de parede fina, com a barra do perfil imóvel para proteger as superfícies.
  • Fresagem, perfuração e roscagem são realizadas com a barra imóvel; roscagem sem mandril de compensação.
  • Tecnologia de controlo inteligente e comando 3 eixos moderno para melhores resultados e menor consumo de energia.
  • Servomotores dinâmicos permitem posicionamento rápido da unidade de usinagem até 60 m/min; encoders absolutos eliminam a necessidade de corrida de referência.
  • Deteção e posicionamento automáticos das garras evitam colisões; base inclinada ergonómica facilita o acesso do operador.
  • Fuso de fresagem Power-Torque refrigerado a ar 8 kW (S1), máx. 24.000 rpm, controlo de velocidade em malha fechada; porta-ferramenta HSK-F63; auto-trocador de ferramentas 4 posições (expansível).
  • UPS, Windows OS, Panel PC 15,6" (i3) com USB e rede; eluCam para introdução de programas durante o ciclo; manutenção remota online.


Equipamento da máquina
  • Fuso da fresa refrigerado a ar 8 kW S1.
  • Cabine de protecção do operador.
  • Quatro grampos pneumáticos horizontais para material (standard).
  • Batente de material (esquerdo).
  • Mandril de ferramentas HSK-F63; lubrificação de volume mínimo; fluido de corte de alto desempenho.
  • Terminal portátil do operador; medidor de profundidade.


Opções
  • Ferramentas e mandris adicionais.
  • Trocador automático de ferramentas para até quatro ferramentas padrão ou para cabeça angular; cabeça angular rotativa HSK-F63 para duas ferramentas.
  • Unidade de arrefecimento Green-Line para o quadro de controlo; leitor de código de barras; cabine de protecção totalmente fechada como opção.
  • Até oito grampos (quatro standard); batentes de referência e batentes adicionais para usinagem de sobrecomprimentos.
  • Medição de comprimento em ambos os lados; fixação dupla e outros acessórios a pedido; Panel PCs maiores (18,5" i5, 21,6" i7); capota de isolamento acústico; bandejas para cavacos.


Dados técnicos
  • Modelo: SBZ 122/70 Plus
  • Comprimento máx. de usinagem sem usinagem de extremidade: 4 150 mm
  • Comprimento máx. com usinagem de extremidade (opcional): 4 000 mm
  • Percurso eixo X: 4 295 mm, Vmax 60 m/min
  • Percurso eixo Y: 910 mm, Vmax 45 m/min
  • Percurso eixo Z: 475 mm, Vmax 60 m/min
  • Precisão de posicionamento: ±0,1 mm
  • Velocidade do fuso: máx. 24.000 rpm; potência: 8 kW S1 (arrefecido a ar)
  • Mandril de ferramentas: HSK-F63; troca automática de ferramentas (4 posições, máx. 16)
  • Diâmetro de fresador de disco: 100 mm; comprimento máx. da ferramenta: 150 mm
  • Ar comprimido: > 7 bar; alimentação eléctrica: 400 V, 3~, 50 Hz, 25 A
  • Consumo de ar aprox. 185 l/min (com pulverização)
  • Dimensões (C×P×A): 6 592 × 2 171 × 3 000 mm; Peso aprox. 2 900 kg


Características / especificações técnicas
  • Aplicação: usinagem de barras/perfis em alumínio, PVC e aço de parede fina
  • Deteção e posicionamento automáticos das garras; controlo inteligente para eficiência energética
  • Software: eluCam
  • UPS e capacidade de manutenção remota
