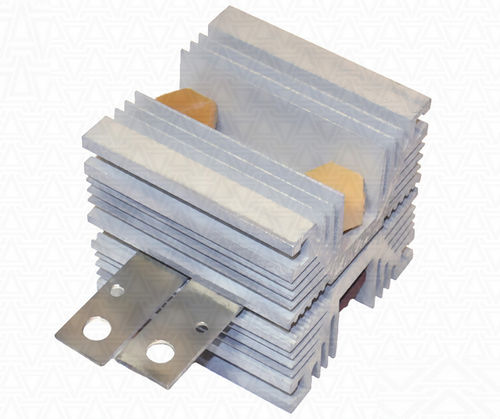

Dissipador de calor em alumínio O123-100

de potência

Os dissipadores de calor de arrefecimento a ar O123-100 AS ENERGITM são utilizados para o arrefecimento de uma ou duas faces de dispositivos semicondutores de potência em forma de disco, com tipo de caixa PD21, PD22, PD23, PT21, PT21-1, PT23. A dissipação de energia do refrigerador com arrefecimento natural é de 120 W. O diâmetro da superfície de contacto do dissipador de calor é de Ø22 mm. Caixa do dispositivo aplicado: сuperfície de contacto Ø19-Ø22 mm, diâmetro exterior Ø42 mm. O dissipador de calor é utilizado para o arrefecimento de tirístores SCR de potência e díodos rectificadores para correntes 100A - 500A. O arrefecimento por fluxo de ar pode ser natural ou forçado, consoante a quantidade de calor gerado e as condições de funcionamento dos semicondutores. Características: liga de alumínio resistente à corrosão; baixa resistência térmica; fácil instalação com uma ranhura de montagem; podem ser modelos padrão ou personalizados. Os dissipadores de calor são feitos de perfis radiadores de alumínio e não necessitam de revestimento protetor adicional quando utilizados em diferentes condições climáticas. A montagem de dispositivos semicondutores (díodos de potência, tirístores) de desenho em pastilha (disco) com dissipadores é feita por parafusos de fixação e transversal. As superfícies de contacto do dissipador de calor e do dispositivo de potência devem ter baixa rugosidade e desvios de planicidade. Para perdas eléctricas mínimas e máxima dissipação de calor dos dispositivos, deve ser respeitada a força de montagem adequada Fm especificada nas especificações do dispositivo de potência. Antes da montagem, as superfícies de contacto do dissipador de calor, do contacto de corrente e do dispositivo semicondutor devem ser limpas com um pano embebido em álcool (tolueno, benzeno, acetona) e recomenda-se a lubrificação com uma fina camada de pasta de transferência de calor orgânica de silicone (esta é uma recomendação e não é um pré-requisito para a instalação).
