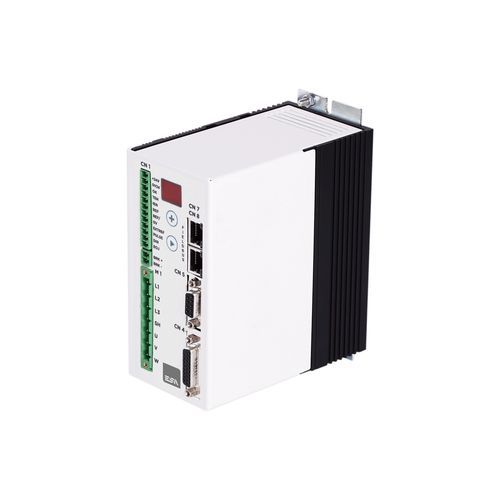

Servoconversor CA MiniECO series

monofásicotrifásicosem escovas

Visão geral do produto
O MiniECO é um inversor/drive servo compacto e económico, projetado para controlar servomotores brushless de pequena e média potência alimentados em 230 Vac. Suporta controlo de movimento descentralizado via EtherCAT, CANopen (DS402) ou MODBUS e está disponível na versão de 4 ARMS para aplicações até 1 kW.

Características

• Alimentação: 230 Vac mono/trifásico
• Feedback do motor: encoder incremental (TTL) ou BiSS-C absoluto
• Fieldbuses: CANopen (DS402), EtherCAT, MODBUS
• I/O onboard: 2 entradas digitais, 3 saídas digitais, 2 entradas analógicas
• Nível de proteção: IP20

Recursos adicionais

• Certificações CE e UL
• Safety Torque Off (STO) SIL2
• Configuração via Drivewatcher ou teclado onboard
• Base de dados de motores pré-instalada para otimizar a comissionamento

Dados técnicos (tabela)
Modelos: MINIECO0408xx | MINIECO0409xx
Tensão de alimentação (estágio de potência): 1/3 x 230 Vac
Alimentação do estágio de controlo: 24 Vdc
Potência nominal: 1,05 kW
Corrente contínua: 4 ARMS
Corrente de pico (2 s): 8 ARMS (MINIECO0408xx) | 9 ARMS (MINIECO0409xx)
Frequência máxima de saída: até 300 Hz
Frequência de comutação PWM: 8 kHz
Entradas analógicas: 1 x +/-10 V e 1 x 0–10 V
Saída analógica: nenhuma
Entradas digitais: 2 x +24 Vdc (DIR / PULSE)
Saídas digitais: 3 x +24 Vdc, 0,5 A (Drive OK, EOJ, Brake Control)
Entrada do encoder: TTL incremental 5 V LD (2048 / 4096 / 5000 ppr) ou BiSS absoluto (opção)
Saída do encoder: apenas para versão CANopen
Fieldbus: EtherCAT, CANopen, MODBUS
Proteções: I2T, térmica, sobretensão, subtensão, curto-circuito
Conexão: conectores
Gestão do travão: resistência de travão integrada ou externa
Tipo de motor: servomotores brushless senoidais (até 1 kW nominal)
Configuração: Drivewatcher ou teclado onboard
Perda de potência: 55 × I nominal (W)
Temperatura de operação: 0 … +40 °C (redução de 50% até 55 °C)
Temperatura de armazenamento: -25 … +85 °C
Humidade: 5% … 95% não condensante
Altitude: até 1000 m sem derating
Peso: 1,06 kg
Grau de proteção: IP20
Certificações: CE, UL; normas listadas

Especificações técnicas

• Modelo: MiniECO (MINIECO0408xx / MINIECO0409xx)
• Alimentação: 230 Vac mono/trifásico
• Alimentação de controlo: 24 Vdc
• Potência nominal: 1,05 kW
• Corrente contínua: 4 ARMS
• Corrente de pico (2 s): 8 ARMS / 9 ARMS
• Frequência máxima: até 300 Hz
• Comutação PWM: 8 kHz
• Entradas analógicas: +/-10 V e 0–10 V
• I/O digitais: 2 entradas (DIR/PULSE), 3 saídas (Drive OK, EOJ, Brake)
• Encoder: TTL incremental ou BiSS absoluto (opção)
• Fieldbuses: EtherCAT, CANopen (DS402), MODBUS
• Travão: resistência integrada ou externa
• Proteções: I2T, térmica, sobre/subtensão, curto-circuito
• IP: IP20
• Segurança: STO SIL2
• Configuração: Drivewatcher ou teclado onboard
• Ambiente: 0–40 °C / -25–85 °C / 5–95% HR não condensante
• Altitude: ≤1000 m sem derating
• Peso: 1,06 kg
• Certificações: CE, UL
