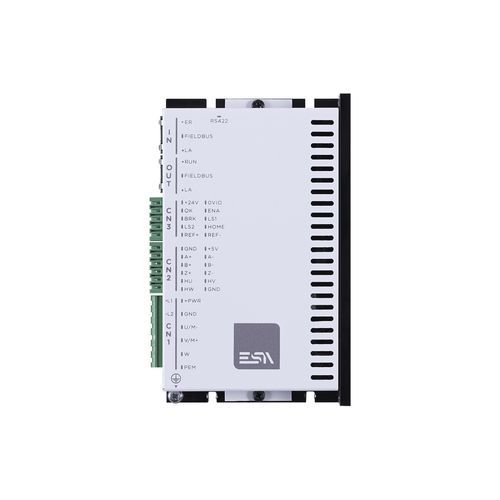

Servoconversor CC EWD U

sem escovasde um eixoCANopen

Visão geral
O EWDU é um servo drive de eixo único compacto, projetado para controlar motores brushless AC e DC. Oferece configuração simples através do Drivewatcher e possui uma base de dados de motores pré-instalada, adequado para aplicações OEM de controlo de movimento e automação.

Principais características

• Tensão de alimentação: 24–60 Vdc
• Feedback do motor: encoder incremental ou sensores Hall
• Fieldbuses: CANopen DS402, EtherCAT
• I/O a bordo: 4 entradas digitais (PNP), 2 saídas digitais isoladas (0,5 A) e 1 entrada analógica diferencial +/-10 V (12 bit)
• Proteção: IP20
• Ferramenta de configuração: Drivewatcher; base de dados de motores pré-instalada
• Corrente nominal / pico: 10 A / 20 A

Dados técnicos
Tensão de alimentação (estágio de potência): 24 ... 60 Vdc
Alimentação de controlo: 24 Vdc
Corrente nominal: 10 A
Corrente de pico: 20 A
Entrada analógica: 1 diferencial +/-10 V (12 bit)
Entrada digital: 4 PNP
Saída digital: 2 isoladas – 0,5 A
Comunicação: RS422 – CANopen – EtherCAT
Modos de controlo: Velocidade – Binário de torque – Posição
Resistor de travagem: Não disponível
Perda de potência: standby = 5 W; em I_nom = 20 W
Dimensões: 135 (h) x 82 (w) x 28,5 (L) mm
Peso: 0,4 kg
Temperatura de operação: 0 ... +40 °C (derating 50% até 55 °C)
Temperatura de armazenamento: -25 ... +85 °C
Altitude: até 1000 m sem derating
Humidade: Operação 5% ... 85% sem condensação; Armazenamento 5% ... 95% sem condensação
Vibração: conforme IEC60068-2-6
Grau de proteção: IP20
Normas: EN 61800-3:2004 + A1:2012; EN 61800-2:2015; EN 61800-5-1:2007
Diretivas: 2014/30/EU (EMC); 2014/35/EU (Baixa Tensão); 2011/65/EU (RoHS)

Especificações técnicas

• Tensão de alimentação estágio de potência: 24–60 Vdc
• Alimentação de controlo: 24 Vdc
• Corrente nominal: 10 A; corrente de pico: 20 A
• Entrada analógica: 1 diferencial +/-10 V (12 bit)
• I/O digitais: 4 entradas digitais (PNP), 2 saídas digitais isoladas (0,5 A)
• Comunicações: RS422, CANopen, EtherCAT
• Modos de controlo: Velocidade, Torque, Posição
• Proteção / mecânica: IP20; Dimensões 135 x 82 x 28,5 mm; Peso 0,4 kg
• Perda de potência: standby 5 W; em I_nom 20 W
• Condições de operação: 0–40 °C (derating a 55 °C), armazenamento -25–+85 °C, até 1000 m de altitude
• Vibração: conforme IEC60068-2-6
• Ferramenta de configuração: Drivewatcher; base de dados de motores pré-instalada
