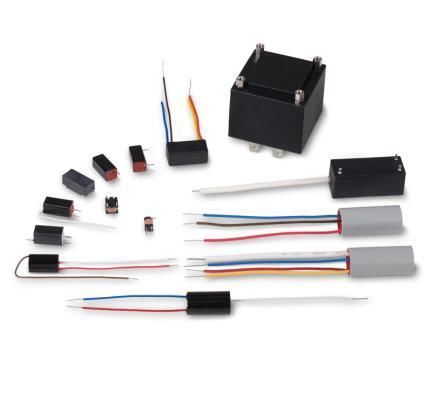

Transformador de pulsos

secopara lumináriade alta tensão

Visão geral do produto
O disparo é o processo que gera a ionização inicial dentro de uma lâmpada flash de xénon, através de um pulso de alta tensão que inicia a descarga. A maioria dos sistemas utiliza uma bobina de disparo (transformador de disparo) para produzir pulsos HV curtos (tipicamente microssegundos ou menos). A Excelitas fornece uma gama de bobinas de disparo em vários tamanhos e configurações para disparo externo e em série, com variantes compatíveis com montagem SMD.

Detalhes
Existem dois métodos principais de disparo: injeção em série (series injection) e disparo externo com bobinas dedicadas.

O disparo externo aplica um pulso de alta tensão para formar um fino streamer ionizado entre ânodo e cátodo. Os métodos de acoplamento incluem um fio fino de níquel enrolado à volta da lâmpada ou uma faixa metálica na câmara. As bobinas de disparo externas são geralmente mais pequenas, leves e mais económicas para muitas aplicações.

O disparo em série oferece maior precisão temporal e é frequentemente utilizado com lâmpadas de laser arrefecidas a líquido. As bobinas para disparo em série são maiores, pois devem gerar a ignição HV e suportar correntes de lâmpada de vários milhares de amperes.

Especificações (tabela)
Part Type | Triggering Type | Sec. Voltage Max / kV Unloaded | Prim. Voltage Max / V Unloaded | Trigger Energy Max / mWs | Trigger Power max / W | Transformer Ratio | Prim. Inductance µH | Trigger Capacitor CZ / µF | Width mm | Height mm | Length mm
ZS 0609-4V0A | Parallel | 5 | 250 | 2 | 0.2 | 1:43 | 2 | 0.022-0.068 | 5 | 5 | 8
ZS 1090-MZ1 | Parallel | 7 | 330 | 3 | 0.2 | 1:23 | 9 | 0.022-0.068 | 8 | 8 | 9
ZS 1052 | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-1* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-11* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-12* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC-2B* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1031* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-11* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-15* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-7A* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1032 | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 17 | 17 | 43
ZS 261816 | Parallel | 15 | 250 | 10 | 0.5 | 1:65 | 39 | 0.1-0.22 | 18 | 16 | 26
ZS 1324-20V | Parallel | 24 | 400 | 20 | 0.8 | 1:50 | 50 | 0.1-0.33 | 13 | – | 24
ZS 1324-24V | Parallel | 24 | 400 | 20 | 0.8 | 1:54 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1324-16V-4 | Parallel | 20 | 400 | 20 | 0.8 | 1:29 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1624 | Parallel | 17 | 600 | 15 | 0.6 | 1:30 | 53 | 0.01-0.47 | 11 | 11 | 24
ZS 1052 S HT | Parallel / SMD | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 9 | 8 | 18
STS 36 | Series | 25 | 600 | – | – | 1:44 | 33 | 0.47-1 | 35 | 46 | 53

* Também disponíveis em materiais de alta temperatura.

Características técnicas

• Função: gera a ionização inicial em lâmpadas flash de xénon através de pulsos HV curtos.
• Tipos de disparo: disparo externo e injeção em série (series injection).
• Disparo externo: pulso HV acoplado via fio fino de níquel ou faixa metálica; adequado para projetos compactos e de menor custo.
• Disparo em série: maior precisão temporal e capacidade para lidar com correntes de lâmpada muito altas; utilizado com lâmpadas de laser arrefecidas a líquido.
• Famílias disponíveis: variantes da série ZS, STS 36 e versões compatíveis com SMD.
• Parâmetros elétricos chave por referência: tensão secundária (kV), tensão primária (V), energia de disparo (mWs), potência de disparo (W), relação de transformação, indutância primária (µH), gama recomendada de condensador de disparo (CZ / µF).
• Dimensões físicas por referência: largura, altura, comprimento em mm.
• Variantes em materiais de alta temperatura indicadas quando aplicável.
