Quadro elétrico de distribuição Noblelight® MPE series

de controlede comutaçãoequipado

Visão geral
As torres e os armários de alimentação Fusion UV fornecem alojamento e controlo centralizados para múltiplas fontes de alimentação de sistemas de cura UV por micro‑ondas. Oferecem um ponto único de ligação elétrica e um ambiente controlado para simplificar a instalação e proteger a eletrónica em linhas de produção industriais.

Torres de alimentação
Disponíveis em formatos largos e estreitos, as torres podem acomodar até cinco fontes em várias combinações. Suportam modelos como LightHammer® 10 Mark III, LightHammer H6 Mark II, P600M, P300 e Semray CPS3. Opções disponíveis: Power Distribution Box para controlo por um único interruptor e stop de emergência (E‑Stop) que efetua uma paragem «hard» dos irradiadores.

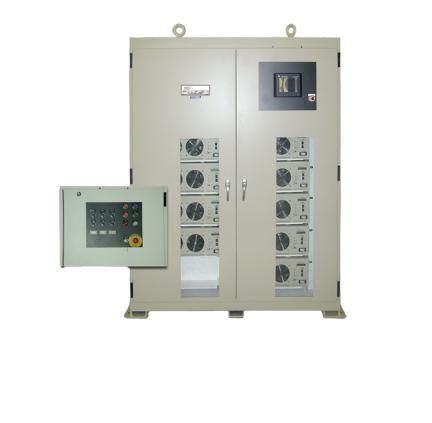

Armário modular de alimentação (MPE)
O armário MPE centraliza múltiplos sistemas de cura UV por micro‑ondas com acesso frontal e operação local ou remota. Consoante os modelos de fonte escolhidos, os armários podem alojar entre quatro e dez sistemas. Opções: controlo PLC e ecrã tátil para integração com os sistemas de controlo de produção. Os armários fornecem ar limpo e filtrado para manter a refrigeração e prolongar a vida útil das fontes em ambientes exigentes.

Funcionalidades

• Instalação multi‑lâmpada simplificada com um único ponto de entrada de energia
• Controlo centralizado para melhorar a consistência do processo e a qualidade do produto
• Fluxo de ar controlado e filtração para aumentar a fiabilidade e vida útil das fontes
• Fluxo de ar direcional filtrado e refrigeração adequado para áreas de produção com sujidade
• Opção PLC e ecrã tátil ou comutação local/remota para controlo flexível
• Operação configurável em grupos ou independentemente com controlos de emergência coordenados

Especificações

• Capacidade: torres até cinco fontes; configurações MPE suportam 4–10 fontes (dependendo do modelo)
• Entrada elétrica: ponto de alimentação único em 200, 208, 230–240, 380, 415, 440, 460–480 VAC; 50 ou 60 Hz (disponibilidade consoante o tipo de fonte)
• Paragem de emergência: E‑Stop fornece um circuito de paragem de emergência «hard» para desligar rapidamente os irradiadores
• Distribuição de energia: Power Distribution Box opcional para comutação centralizada e proteção
• Opções de controlo: acesso frontal, acesso remoto, PLC e ecrã tátil opcionais, comutação local/remota
• Refrigeração: fluxo de ar direcional limpo e filtrado para cada fonte

Aplicações

• Revestimento da borda inferior de latas de bebidas
• Revestimento de fibra óptica
• Linhas de revestimento de grande largura e conversão
• Revestimento de tubos e cura de componentes automóveis

Especificações técnicas

• Família de produto: Torres e armários de alimentação Fusion UV (Modular Power Supply Enclosure, MPE)
• Modelos suportados: LightHammer® 10 Mark III, LightHammer H6 Mark II, P600M, P300, Semray CPS3, F300S, F600S, LH6 Mark II, LH10 Mark III (varia conforme configuração)
• Detalhes de capacidade: MPE‑5 suporta até 5 fontes; MPE‑10 suporta até 10; torres acomodam até 5 unidades conforme configuração
• Configurações de torre: Wide Tower (maior capacidade, níveis de potência mistos) e Narrow Tower (espaço reduzido)
• Segurança & monitorização: E‑Stop integrado, modo standby da lâmpada, seleção alta/reduzida de potência, intertravamentos para falhas externas ou anomalias RF, contadores de tempo para manutenção preventiva
• Proteção ambiental: ar limpo e filtrado com fluxo direcional para proteger a eletrónica em ambientes de produção exigentes
