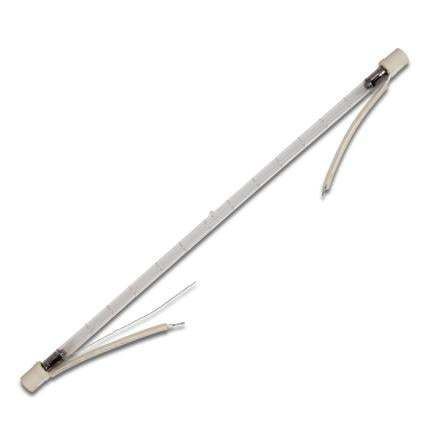

Lâmpada tubular SG304

UV

Visão geral
Excelitas projeta e fabrica lâmpadas de flash industriais para aplicações OEM e de produção exigentes. Disponíveis com envelopes em quartzo ou borossilicato e em várias tecnologias de eletrodos, estas lâmpadas lineares cobrem uma gama de potências, tensões e frequências para corresponder aos requisitos da aplicação. A Excelitas fornece suporte de desenvolvimento, ensaios e orientação de integração para otimizar desempenho e vida útil da lâmpada.

Aplicações

• Desinfecção UV
• Curado UV
• Imagem
• Controle de tráfego
• Termografia
• Estroboscopia
• Bombeamento de laser

Especificações (resumo)
Colunas: Tipo; Forma; Potência; Tensão do ânodo (min/nom/max) V; e; Comprimento do corpo de vidro (mm); Comprimento total (mm); Ø do envelope (mm); Distância entre pinos (mm); Diâmetro do anel (mm); Frequência / taxa de repetição (Hz); Vida útil (h); Material do envelope; Bobina de disparo; Capacitor de disparo (µF); Tensão primária de disparo (V).

Modelos

• SG304 — linear; Potência: 100 W; Tensão do ânodo: 400 / 600 / 660 V; e: 100; Comprimento corpo vidro: 130 mm; Comprimento total: 160 mm; Ø envelope: 8 mm; Frequência: 5–100 Hz; Vida útil: 250 h; Material envelope: Q1*; Bobina de disparo: ZS 1052; Capacitor de disparo: 0.22 µF; Tensão primária: 250 V.
• SG305 — linear; Potência: 25 W; Tensão do ânodo: 400 / 550 / 600 V; e: 40; Comprimento corpo vidro: 69 mm; Comprimento total: 103 mm; Ø envelope: 8 mm; Frequência: 5–300 Hz; Vida útil: 250 h; Material envelope: Q2*; Bobina de disparo: ZS 1052; Capacitor de disparo: 0.22 µF; Tensão primária: 200 V.
• EG 9902-1 — linear; Potência: 1500 W; Tensão do ânodo: 350 / 480 / 500 V; e: 312; Comprimento total: 392 mm; Ø envelope: 10 mm; Frequência: 2–14 Hz; Vida útil: 500 h; Material envelope: Q2*; Bobina de disparo: ZS 1052; Capacitor de disparo: 0.22 µF; Tensão primária: 250 V.
• GG 9902-1 — linear; Potência: 3000 W; Tensão do ânodo: 600 / 750 / 800 V; e: 615; Comprimento total: 695 mm; Ø envelope: 10 mm; Frequência: 2–14 Hz; Vida útil: 500 h; Material envelope: Q2*; Bobina de disparo: ZS 1052; Capacitor de disparo: 0.22 µF; Tensão primária: 251 V.

Notas
* Tipos de vidro: Borossilicato B1 (padrão) — processamento automático; Borossilicato B2 — tolera aprox. 30% mais potência que B1, requer processamento manual; Quartzo Q1 — transparente a UV; Quartzo Q2 — redução na geração de ozônio.

Características técnicas

• SG304 — Forma: linear; Potência: 100 W; Tensão do ânodo: 400 / 600 / 660 V; e: 100; Comprimento corpo vidro: 130 mm; Comprimento total: 160 mm; Diâmetro envelope: 8 mm; Frequência: 5–100 Hz; Vida útil: 250 h; Material envelope: Q1*; Bobina de disparo: ZS 1052; Capacitor: 0.22 µF; Tensão primária: 250 V.
• SG305 — Forma: linear; Potência: 25 W; Tensão do ânodo: 400 / 550 / 600 V; e: 40; Comprimento corpo vidro: 69 mm; Comprimento total: 103 mm; Diâmetro envelope: 8 mm; Frequência: 5–300 Hz; Vida útil: 250 h; Material envelope: Q2*; Bobina de disparo: ZS 1052; Capacitor: 0.22 µF; Tensão primária: 200 V.
• EG 9902-1 — Forma: linear; Potência: 1500 W; Tensão do ânodo: 350 / 480 / 500 V; e: 312; Comprimento total: 392 mm; Diâmetro envelope: 10 mm; Frequência: 2–14 Hz; Vida útil: 500 h; Material envelope: Q2*; Bobina de disparo: ZS 1052; Capacitor: 0.22 µF; Tensão primária: 250 V.
• GG 9902-1 — Forma: linear; Potência: 3000 W; Tensão do ânodo: 600 / 750 / 800 V; e: 615; Comprimento total: 695 mm; Diâmetro envelope: 10 mm; Frequência: 2–14 Hz; Vida útil: 500 h; Material envelope: Q2*; Bobina de disparo: ZS 1052; Capacitor: 0.22 µF; Tensão primária: 251 V.
