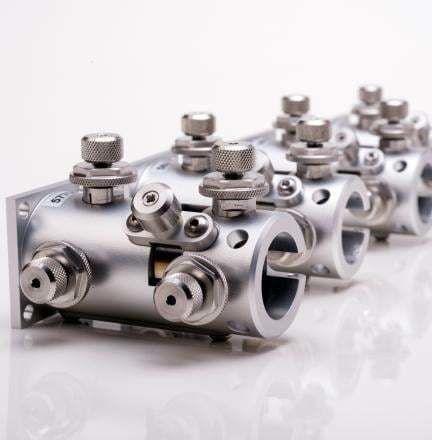

Acoplador de fibras kineMATIX®

monomodo

Visão geral do produto
O kineMATIX® é um suporte optomecânico patenteado projetado para alinhar os feixes do sistema laser iFLEX® em uma fibra monomodo. É fornecido como o manipulador incluído nos sistemas de distribuição de fibra kineFLEX® e é otimizado para reter o alinhamento quando as fibras são destacadas e reinseridas.

Optomecânica extremamente estável
kineMATIX oferece quatro eixos de ajuste (X, Y, arfagem, guinada) além de um quinto botão central para rápida remoção/inserção da fibra. O mecanismo entrega repetibilidade submicrônica e estabilidade submicroradiana. Sua construção pouco sensível à temperatura e design robusto mantêm o alinhamento laser‑para‑fibra em uma ampla faixa de temperaturas e durante o transporte.

Desempenho Plug-and-Play
Por mais de 25 anos, o kineMATIX tem sido utilizado em instrumentos OEM e ambientes científicos onde são necessárias interfaces de fibra destacáveis. As configurações de alinhamento são mantidas quando a fibra é removida e permanecem quando é reinserida, possibilitando repetibilidade consistente em sistemas modulares.

Documentação
Folha de dados disponível para o sistema de distribuição de fibra kineFLEX® (a documentação do produto remete à folha de dados do sistema kineFLEX).

Especificações técnicas

• Suporte optomecânico patenteado (kineMATIX®)
• Função: alinha os feixes do sistema laser iFLEX® em uma fibra monomodo
• Incluído com: kineFLEX® Fiber Delivery Systems
• Eixos de ajuste: X, Y, arfagem, guinada (quatro eixos) mais botão central para remoção/inserção da fibra
• Repetibilidade: submicrônica
• Estabilidade: submicroradiana
• Projeto pouco sensível à temperatura para retenção do alinhamento em amplas faixas térmicas
• Construção robusta para manter o alinhamento durante o transporte
• Plug & Play: alinhamento mantido após remoção e reinserção da fibra
