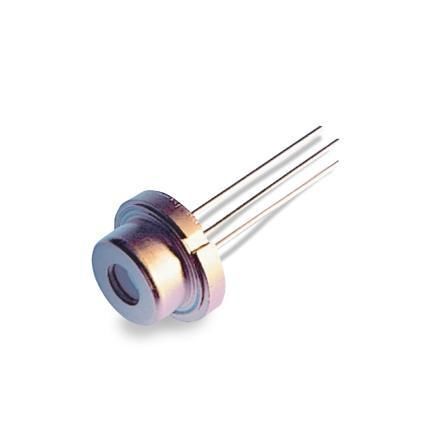

Díodo laser pulsado PVGR2S06H

de estado sólidode infravermelho próximode díodo

Visão geral
O PVGR2S06H é um diodo laser pulsado em encapsulamento metálico projetado para operação a 1550 nm. Integra um chip monocavidade com dupla pilha e faixa de 150 µm, e está disponível em opções de encapsulamento como o pacote 9 mm CD na configuração 6 mils PLD. Potência típica testada: 24 W a 20 A com pulso de 150 ns.

Tecnologia e notas de aplicação
Os dispositivos desta família são diodos laser de dupla heteroestrutura com poços quânticos, cultivados por MOCVD e centrados em 1550 nm. As potências de pico padrão da família incluem 7 W, 14 W e 58 W. O comprimento de onda de 1550 nm permite níveis de emissão permitidos mais altos para maior segurança ocular, possibilitando operação em Classe 1 em condições apropriadas e a potências de pico elevadas.

Principais características

• Comprimento de onda central 1550 nm
• Diodo laser pulsado com encapsulamento metálico
• Chip monocavidade, dupla pilha
• Largura da faixa: 150 µm
• Desempenho testado: 24 W @ 20 A (pulso 150 ns)
• Opções empilhadas para aumentar a potência de saída
• Estrutura de poços quânticos em dupla heteroestrutura cultivada por MOCVD
• Capacidade de potência de pico pulsada elevada: até 50 W

Especificações técnicas

• Modelo: PVGR2S06H
• Comprimento de onda (centro): 1550 nm
• Arquitetura do chip: monocavidade, dupla pilha
• Largura da faixa: 150 µm
• Pacote: encapsulamento metálico (exemplo: pacote 9 mm CD)
• Especificação PLD: 6 mils PLD
• Saída típica testada: 24 W a 20 A (pulso 150 ns)
• Capacidade de potência de pico pulsada: até 50 W
• Crescimento/estrutura: dupla heteroestrutura cultivada por MOCVD com poços quânticos
• Potências de pico padrão da família: 7 W, 14 W, 58 W
• Projetado para permitir níveis de emissão permitidos mais altos a 1550 nm para melhorar a segurança ocular (potencial operação em Classe 1)
