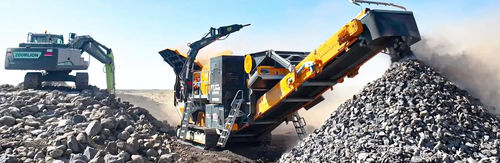

Britador de mandíbulas FTJ-11-75

móvela dieselprimário

Visão geral
O britador de mandíbulas móvel FTJ-11-75 é uma unidade sobre esteiras de alta capacidade projetada para britagem primária de pedra, concreto e resíduos de construção. Integra alimentação, britagem primária, separação e manuseio de estoque para processamento no local.

Silo de alimentação vibratória
O silo vibratório utiliza vibromotores e molas de aço para enviar rapidamente o material carregado ao britador. Uma grelha grizzly aparafusada evita a entrada de material lamacento; os tamanhos de peneiramento são definidos conforme solicitação do usuário. Estrutura durável e molas de qualidade A1 garantem longa vida útil.

Britador de mandíbulas
Adequado para materiais duros e abrasivos com alto teor de sílica (basalto, granito). A mandíbula móvel reduz o material por movimento compressivo/ elíptico contra a mandíbula fixa. O ajuste hidráulico permite alterações rápidas para determinar a granulometria de saída. Forros substituíveis protegem o corpo interno para facilitar a manutenção. Componentes-chave incluem pitman móvel, sistema de volante e conjunto tensor.

Correias de estocagem (tipo dobrável)
As correias de estocagem dobráveis transportam rapidamente os produtos britados para as áreas de estocagem e reduzem as dimensões para transporte. Elementos resistentes ao desgaste prolongam a vida útil da correia. Componentes: travessas de correia, tambores de acionamento e motores acoplados.

Correia separadora (separador magnético)
A correia separadora sobredimensionada inclui um bloco magnético permanente principal, correia separadora sem fim, motor e estrutura em aço magneticamente isolada (série MBS) para evitar aderência indesejada de metal. Estrutura magnética de 3 polos.

Sistema de esteiras
O sistema de esteiras fornece mobilidade com largura de esteira de 500 mm. As esteiras são projetadas para mobilidade versátil e resistência a terrenos desafiadores; projetado para atender aos padrões A1 e CE.

Sistema de automação
A planta é controlada por PLC com painel de automação na máquina. A automação gerencia britador, correias de estocagem e funis de alimentação. Recursos opcionais: interface profissional, controle remoto e proteção por sensor de calor.

Gerador / Sistema híbrido
O gerador integrado fornece energia para operação contínua. A configuração híbrida permite operação a diesel e/ou rede elétrica para mitigar fornecimento irregular ou ausente. A capacidade híbrida pode ser escolhida conforme as necessidades energéticas do local para otimizar consumo de combustível e eficiência operacional.

Sistema de lubrificação automática (opcional)
Um sistema de lubrificação automática opcional fornece graxa aos pontos necessários durante operação e manutenção, garantindo distribuição uniforme e reduzindo tempo de inatividade e uso de lubrificante.

Sistema hidráulico
Os controles hidráulicos movimentam as tampas do silo e as correias de estocagem sem esforço manual através de braços hidráulicos de acionamento rápido.

• Vantagens: funciona sem mão de obra
• Confere mobilidade rápida às partes relacionadas
• Solução rápida e prática

Dimensões de envio (métricas)
Modelo | L | W | H
FTJ-11-75 | 15650 mm | 3365 mm | 3660 mm

Dimensões de envio (imperial)
Modelo | L | W | H
FTJ-11-75 | 51' 4" | 11' | 12'

Observações sobre componentes e projeto
A unidade abrange: silo de alimentação vibratória com crivo grizzly e vibromotores; britador de mandíbulas com ajuste hidráulico e forros substituíveis; correias de estocagem dobráveis com tambores de acionamento; correia separadora magnética com estrutura isolada; sistema de esteiras 500 mm; automação PLC com sensor térmico opcional e controle remoto; arranjo híbrido de gerador; sistema de lubrificação automática opcional; braços de controle hidráulicos e tampas de silo hidráulicas.

Características / especificações técnicas

• Modelo: FTJ-11-75
• Aplicação: britagem primária de pedra, concreto e resíduos de construção
• Alimentação: silo vibratório com vibromotores e molas de aço; crivo grizzly aparafusado (tamanhos conforme solicitação)
• Tipo de britador: britador de mandíbulas com pitman móvel, sistema de volante e conjunto tensor
• Ajuste da mandíbula: sistema de ajuste hidráulico para o tamanho de saída desejado
• Proteção: forros protetores substituíveis no interior do britador
• Manuseio de estoque: correias de estocagem dobráveis com elementos resistentes ao desgaste, travessas de correia e tambores de acionamento
• Separador: separador magnético permanente série MBS com correia sem fim e estrutura magneticamente isolada; campo magnético de 3 polos
• Sistema de esteiras: largura 500 mm; projetado para mobilidade versátil e terrenos difíceis
• Automação: automação completa PLC, interface profissional, controle remoto; proteção por sensor térmico opcional
• Energia: gerador com operação híbrida (diesel + rede) — capacidade opcional conforme necessidades do local; baixo consumo de combustível / alta eficiência
• Manutenção: sistema de lubrificação automática opcional para distribuição ideal de graxa e redução do tempo de manutenção
• Hidráulica: braços de controle hidráulicos para tampas de silo e correias de estocagem (operação rápida, sem mão de obra)
• Dimensões de envio (L x W x H): 15650 mm x 3365 mm x 3660 mm
