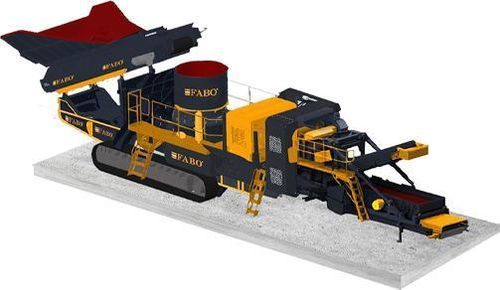

Britador cônico FTC-300-s

móvela dieselde alta capacidade

Visão geral
A planta móvel de britagem e peneiramento cônico FTC-300-s é uma solução sobre esteiras que integra alimentação, britagem, peneiramento e transporte para estoque. Projetada para produção de agregados de alta capacidade no local, a unidade oferece opções de energia híbrida e automação total para manter fluxo consistente e logística eficiente.

Alimentador de correia
O alimentador de correia transfere o material para o britador com proteção de motor integrada e automação para regular a taxa de alimentação e evitar sobrecargas.

• Proteção do motor contra superaquecimento
• Intensidade de alimentação controlada pela automação da planta
• Lógica de automação em dois estágios para ajustar a transferência do bunker com base na amperagem do britador

Britador cônico
Projetado para alta velocidade do rotor e transmissão por engrenagens robusta para atingir a capacidade nominal da planta. A potência é transmitida via eixo pião e cubo para fragmentar o material às dimensões desejadas.

• Modelo de referência no sistema: CC-300
• Abertura de alimentação (cônico): 215 mm
• Eixo pião, cubo e engrenagens para transmissão de potência confiável

Tela vibratória
A tela vibratória separa os produtos por tamanho e alimenta os transportadores de estoque; as dimensões de peneiramento podem ser adaptadas aos requisitos do projeto.

• Tamanho padrão da tela: 1500 x 4200 mm
• Molas de aço duráveis para operação contínua
• Fios de tela de troca rápida para manutenção ágil

Correias de estoque & correia separadora
As correias de estoque do tipo dobrável reduzem o espaço para transporte. As correias separadoras incluem bloco magnético permanente e correia sem fim para isolar contaminantes metálicos.

• Correias dobráveis para transporte compacto
• Travessias de correia, tambores de acionamento e motores acoplados
• Opção de separador magnético de 3 polos

Sistema de esteiras
O chassi sobre esteiras fornece mobilidade em terrenos difíceis; largura de esteira especificada: 500 mm. Os sistemas são projetados para cumprir normas de qualidade e CE.

Sistema de automação
A automação baseada em PLC controla britador, transportadores e alimentadores com interface profissional e opções de controle remoto.

• Controle PLC
• Interface de usuário profissional
• Controle remoto e proteção opcional por sensor de calor

Gerador (Tecnologia híbrida)
O gerador híbrido permite operação a diesel e/ou rede elétrica para locais com fornecimento irregular. A capacidade híbrida é configurada conforme as necessidades do local.

• Operação híbrida: diesel + elétrica
• Opções de baixo consumo de combustível
• Projetado para operação contínua e eficiente

Sistema de lubrificação automática (opcional)
O sistema de lubrificação automática opcional distribui graxa aos componentes-chave, reduzindo o tempo de manutenção e garantindo ciclos de lubrificação uniformes.

Sistema hidráulico
Atuadores hidráulicos operam coberturas de bunker e transportadores para ajustes rápidos e sem necessidade de intervenção manual.

• Braços de controle hidráulicos
• Coberturas de bunker e correias acionadas por hidráulica
• Opera sem necessidade de mão de obra manual

Câmara de britagem - Alimentação máxima (tabela)
Câmara de britagem | Alimentação máxima | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC | 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF | 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | - | - | - | - | - | - | -

Componentes e dados-chave

• Capacidade de produção: 220-340 TPH
• Tipo de britador: Britador cônico (CC-300 referenciado)
• Potência: 500 kVA (gerador / opção híbrida)
• Tela vibratória: 1500 x 4200 mm
• Peso aproximado: 51.500 kg
• Abertura de alimentação (cônico): 215 mm

Especificações técnicas

• Capacidade de produção: 220-340 TPH
• Tipo de britador: Britador cônico (CC-300 referenciado)
• Potência: 500 kVA (gerador / opção híbrida)
• Tela vibratória: 1500 x 4200 mm
• Peso da máquina: 51.500 kg
• Abertura de alimentação (cônico): 215 mm
• Largura da esteira: 500 mm
• Automação: interface PLC, controle remoto, proteção opcional por sensor térmico
• Sistemas opcionais: lubrificação automática, gerador híbrido
• Componentes-chave: alimentador de correia com proteção de motor, correias de estoque dobráveis, separador magnético (ímã permanente), sistema hidráulico para bunkers
