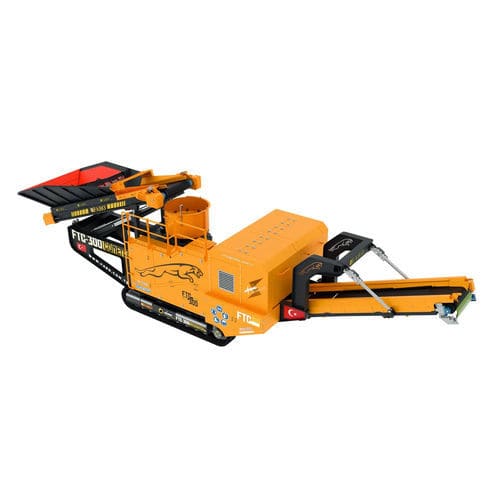

Britador cônico FTC-300

móvela dieselcompacto

Visão geral
O britador cônico móvel FTC-300 oferece britagem sobre esteiras potente, alta capacidade e desempenho confiável para pedreiras, mineração e projetos de agregados.

Alimentador de correia
O alimentador de correia envia rapidamente os materiais carregados para o britador. O alimentador é acionado por 2 motores, proporciona mobilidade e inclui sistema de proteção do motor contra superaquecimento. A intensidade de trabalho do alimentador e do britador é acoplada ao sistema de automação.

Interação da automação
Passo 1: Se a densidade do material britado no britador for alta, a amperagem do britador aumenta; o sistema de automação detecta esse aumento e interrompe a transferência do bunker para evitar acúmulo na calha de alimentação e desgaste excessivo.

Passo 2: Se a densidade do material britado for baixa, a amperagem diminui; o sistema detecta essa diminuição e aumenta a transferência do bunker para que a tremonha de alimentação entregue os materiais mais rapidamente, mantendo a capacidade de produção no nível máximo.

Britador cônico
A potência do motor é transferida ao eixo de engrenagem e enviada ao cubo por meio de engrenagens. O núcleo e o cone interno do britador trituram as pedras em fragmentos. A robusta velocidade do rotor e a estrutura de engrenagem resistente permitem alta produção e permitem que o FTC-300 opere em capacidade máxima.

Câmara de britagem (tabela)
Cabeçalho: Câmara de britagem | Alimentação máxima | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC: 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF: 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | (sem dados) | (sem dados) | (sem dados) | (sem dados) | (sem dados) | (sem dados) | (sem dados)

Dados-chave da máquina (tabela)
Capacidade de produção: 220-340 TPH
Tipo de britador: Britador cônico
Potência: 500 kVA
Peso: 42.000 kg

Correias de estoque
As correias transportadoras dobráveis FABO enviam rapidamente os produtos britados para a área de estoque. A estrutura dobrável minimiza as dimensões da máquina. Correias resistentes ao desgaste proporcionam longa vida útil.

Sistema de esteiras
O sistema de esteiras permite a mobilidade da máquina; a largura da esteira é de 500 mm. As esteiras são projetadas para resistir a terrenos desafiadores. O sistema suporta mobilidade versátil e conformidade com os padrões A1 Quality e CE.

Sistema de automação
A planta de britagem sobre esteiras é controlada por um sistema de automação completo (PLC). O modo de operação da máquina é ajustado via painel de automação a bordo. Equipamentos como britador, correias de estoque e tremonhas de alimentação são controlados pelo sistema. O sistema inclui interface profissional, controle PLC, capacidade de controle remoto e proteção opcional por sensor de calor.

Gerador e tecnologia híbrida
O gerador fornece a potência necessária de forma contínua. A tecnologia híbrida permite operar com combustível diesel e/ou rede elétrica. O sistema híbrido é usado onde a energia da rede é irregular ou indisponível; previne falhas devido a fluxo elétrico irregular e pode ser desativado quando a rede estiver disponível. A capacidade do sistema híbrido pode ser dimensionada opcionalmente conforme as necessidades energéticas.

Sistema de lubrificação automática (opcional)
O sistema de lubrificação automática fornece a graxa necessária aos componentes durante operação e manutenção, garantindo distribuição uniforme e minimizando trabalho manual. Completa a lubrificação em segundos, usa quantidades ótimas de óleo e reduz os custos de manutenção.

Sistema hidráulico
O sistema hidráulico opera as tampas dos bunkers de alimentação e as correias de estoque sem esforço manual. Usa braços de controle hidráulico para operações rápidas de ligar/desligar.

• Funciona sem necessidade de mão de obra
• Proporciona mobilidade rápida às peças relacionadas
• Solução rápida e prática

Especificações técnicas

• Modelo / Denominação comercial: FTC-300
• Fabricante / Marca: FABO
• Capacidade de produção: 220-340 TPH
• Tipo de britador: Britador cônico (componentes da série CC-300 utilizados)
• Fonte de alimentação: 500 kVA (gerador / pronto para híbrido)
• Opções de alimentação: Gerador a diesel e rede elétrica (tecnologia híbrida)
• Peso da máquina: 42.000 kg
• Abertura de alimentação (Britador cônico): 215 mm
• Largura da esteira: 500 mm
• Automação: Interface profissional PLC com controle remoto e proteção opcional por sensor de calor
• Sistemas opcionais: Sistema de lubrificação automática
• Faixas detalhadas da câmara de britagem: ver o bloco Câmara de britagem acima (valores EC e EF por ajuste)
