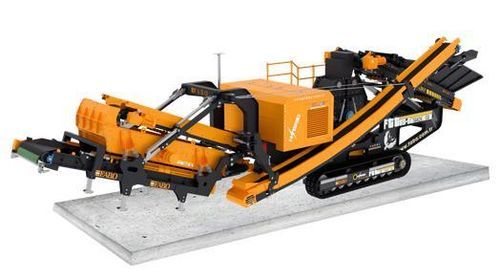

Britador de impacto de eixo vertical FTT-100-S

móvela dieselpara produção de areia

Visão geral
A planta móvel de britagem e peneiramento por impacto terciário FTT-100-S oferece britagem e peneiramento terciário eficientes para produção de agregados finos e frações tipo areia. A unidade sobre esteiras foi projetada para mobilidade no local e operação contínua em condições severas.

Alimentador de correia
O alimentador de correia encaminha rapidamente o material para o britador terciário. É acionado por dois motores e equipado com proteção de motor contra superaquecimento. A intensidade de alimentação é acoplada ao sistema de automação: o sistema reduz a transferência do bunker quando a corrente do britador aumenta para evitar entupimentos e aumenta a transferência quando a corrente diminui para manter a produção máxima.

Britador terciário
O britador terciário possui rotor de alta velocidade e estrutura com abertura hidráulica para acesso de manutenção. O material é reduzido por rotores de alta velocidade que atingem palhetas pendulares até obter a fração final de 0–5 mm. As portas de descarga liberam o produto para a peneira vibratória. O rotor pode inverter a direção de trabalho para reduzir o desgaste das palhetas.

Peneira vibratória
A peneira vibratória separa os produtos do britador de eixo vertical nas dimen­sões desejadas e envia as frações para áreas de estoque. As dimensões de peneiramento são personalizáveis conforme pedido do cliente. A peneira utiliza molas de aço duráveis e telas substituíveis para operação contínua e manutenção rápida.

Cintas de estoque
As correias transportadoras dobráveis encaminham os produtos separados para as pilhas de estoque, reduzindo a área ocupada da máquina quando dobradas. As correias são fabricadas com materiais resistentes ao desgaste para longa vida útil.

Cinta separadora (magnética)
O separador magnético sobre a cinta superdimensionada consiste em um bloco magnético permanente, cinta separadora sem fim, motor e estrutura de aço magneticamente isolada para evitar a aderência indesejada de metal ao quadro.

Sistema de esteiras
O sistema de esteiras com 500 mm de largura fornece mobilidade e resistência em terrenos difíceis. A montagem em esteiras permite relocação rápida no local. A FABO aplica P&D para garantir conformidade com os padrões A1 Quality e CE.

Sistema de automação
A planta é controlada por um sistema de automação completo baseado em PLC. Equipamentos principais — britador, correias de estoque e funil de alimentação — são gerenciados por um painel operador com interface profissional e opções de controle remoto. Proteção opcional por sensor térmico pode ser fornecida.

Gerador / Sistema híbrido
O gerador embarcado fornece energia necessária para operação contínua. A tecnologia híbrida permite operação com diesel e energia elétrica, recomendada onde a rede é instável ou inexistente. A capacidade híbrida é ajustável conforme a demanda energética do local.

Sistema de lubrificação automática (opcional)
O sistema de lubrificação automática fornece graxa às partes relevantes durante operação e manutenção, garantindo distribuição uniforme, reduzindo o consumo de lubrificante e diminuindo o tempo de manutenção.

Sistema hidráulico
O sistema hidráulico movimenta tampas de bunker e correias de estoque sem necessidade de intervenção manual, usando braços de controle hidráulico para operações rápidas de liga/desliga.

• Opera sem necessidade de mão de obra manual
• Proporciona mobilização rápida das partes relacionadas
• Solução rápida e prática para operações em campo

Características / especificações técnicas

• Modelo: FTT-100-S
• Rotor do britador terciário: Ø 1200 x 1000 mm
• Tamanho máximo de alimentação: 120 mm
• Dimensões da peneira vibratória (exemplo): 1500 x 4200 mm (dimensões de peneiramento personalizáveis)
• Produto final alcançável pelo britador terciário: até 0–5 mm
• Rotor do britador reversível (funciona nos dois sentidos) para minimizar o desgaste das palhetas
• Largura das esteiras: 500 mm
• Gerador: tecnologia híbrida — operação diesel e elétrica (capacidade híbrida opcional)
• Sistema de lubrificação automática: opcional, distribuição automática de graxa
• Alimentador de correia: 2 motores, proteção de motor, controle de alimentação acoplado à automação
• Materiais e componentes projetados para durabilidade: sistema pendular durável, telas de peneira substituíveis, molas de aço duráveis
