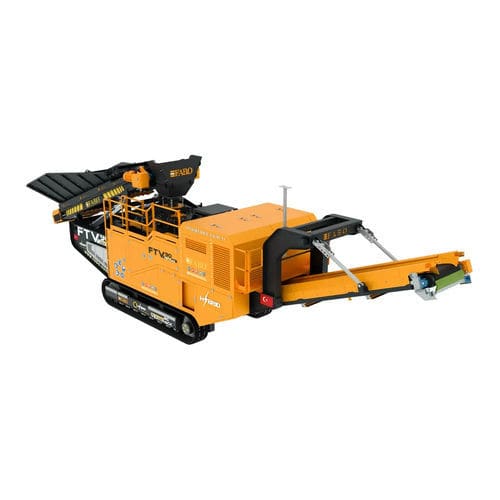

Britador de impacto de eixo vertical FTV-90

móvela dieselpara produção de areia

Visão geral
O triturador de impacto de eixo vertical móvel FTV-90 realiza o acabamento e a britagem fina de pedra e concreto com um sistema VSI montado sobre esteiras, otimizado para produção de areia 0-5 mm. Projetado para materiais duros e abrasivos (p.ex. basalto, granito), a unidade oferece alta capacidade, operação eficiente e manutenção simplificada. O rotor acelera o material e o lança contra revestimentos de desgaste aparafusados para conformação controlada e substituição rápida.

Alimentador por correia (Belt Feeder)
O alimentador por correia transfere o material carregado para o britador e é acionado por dois motores. Inclui proteção do motor contra superaquecimento e é gerido pelo sistema de automação para regular a intensidade de trabalho.

• Esta função opera em dois passos:
• Passo 1: Se a densidade do produto britado no britador aumenta, a corrente (amperagem) sobe; a automação detecta e interrompe a transferência do bunker para evitar acúmulos e reduzir o desgaste.
• Passo 2: Se a densidade do produto britado diminui, a amperagem baixa; a automação aumenta a transferência do bunker para que a cocho de alimentação entregue material mais rapidamente e a produção seja mantida.

Britador de eixo vertical (VSI)
O britador de eixo vertical é otimizado para maior rendimento na produção de areia 0-5 mm e para o processamento de materiais duros e abrasivos. Os revestimentos internos protegem a estrutura contra desgaste e são aparafusados para rápida substituição. O rotor de alta velocidade projeta o material contra os revestimentos para obter conformação controlada das partículas.

Atributos principais do VSI

• Modelo referenciado: VSI-900 (projeto de eixo vertical)
• Diâmetro do rotor: Ø 900 mm
• Projetado para manutenção simplificada e rápida substituição de revestimentos
• Tamanho máximo de alimentação (exemplo): 50 mm (consulte a ficha técnica para valores exatos)

Correias de estoque / Correias transportadoras dobráveis
As correias dobráveis de estoque enviam rapidamente o produto britado para a área de estocagem e reduzem a área ocupada quando dobradas. Correias e componentes (travessas, tambores de acionamento, motores acoplados) são produzidos para resistência ao desgaste e longa vida útil.

Correia separadora
As correias separadoras sobredimensionadas utilizam separadores magnéticos permanentes da série MBS com bloco magnético principal, correia separadora contínua, tambor de acionamento e estrutura de aço isolada para evitar aderência metálica indesejada. O separador apresenta campo magnético de 3 polos, tambores de acionamento e motores acoplados.

Sistema de esteiras
O sistema de esteiras (largura referenciada de 500 mm) permite mobilidade em terrenos desafiadores. Suporta ajuste de velocidade em duas etapas e é fabricado para durabilidade conforme A1 Quality e requisitos CE.

Sistema de automação
A planta sobre esteiras é controlada por um sistema de automação baseado em PLC com interface profissional. Equipamentos principais (britador, correias de estoque, cochos de alimentação) são geridos pelo painel de controle. Recursos disponíveis: controle remoto e proteção opcional por sensor de calor.

Gerador / Sistema híbrido
Um gerador a bordo fornece energia e suporta operação híbrida (diesel + rede elétrica). A configuração híbrida permite operação onde a rede é ausente ou instável e pode ser desativada para operar com energia local quando disponível. A capacidade híbrida é configurável conforme as necessidades do local.

Sistema de lubrificação automática (opcional)
O sistema de lubrificação automática fornece graxa às partes necessárias durante operação e manutenção, garantindo distribuição uniforme, minimizando consumo de lubrificante e reduzindo tempo e mão de obra de manutenção.

Sistema hidráulico
O sistema hidráulico automatiza o movimento das tampas dos bunkers e das correias de estoque por braços hidráulicos, eliminando a necessidade de intervenção manual e possibilitando operação rápida e prática.

• Opera sem necessidade de mão de obra
• Proporciona rápida mobilidade das partes relacionadas
• Operação rápida e prática

O que a máquina fornece

• Alta capacidade de produção para areia fina (0-5 mm)
• Operação eficiente com revestimentos de proteção aparafusados para substituição rápida
• Mobilidade sobre esteiras com largura de 500 mm
• Automação PLC, controle remoto e proteção opcional por sensor de calor
• Opção de gerador híbrido para operação diesel/rede
• Lubrificação automática opcional para reduzir esforço de manutenção

Diagramas e desenho técnico
A documentação do produto inclui desenhos técnicos, ilustrações das dimensões de expedição e múltiplas imagens mostrando a unidade VSI sobre esteiras, o rotor e o conjunto de esteiras.

Especificações técnicas

• Nome comercial: FTV-90
• Tipo de britador: Vertical Shaft Impact (VSI)
• Diâmetro típico do rotor referido: Ø 900 mm (VSI-900)
• Tamanho máximo de alimentação (referido): 50 mm
• Principais aplicações: conformação e britagem fina de pedra e concreto; produção de areia 0-5 mm
• Sistema de alimentação: Belt Feeder com 2 motores e proteção do motor
• Correia de estoque: correias dobráveis do tipo folding
• Separador: separador por ímã permanente (série MBS) disponível
• Sistema de esteiras: largura 500 mm; ajuste de velocidade em duas etapas
• Controle: sistema de automação PLC com interface profissional e controle remoto
• Alimentação: gerador com capacidade híbrida (diesel + elétrico) opcional
• Manutenção: revestimentos de proteção aparafusados para substituição rápida; sistema de lubrificação automática opcional
• Proteções opcionais: sensor de calor (opcional)
