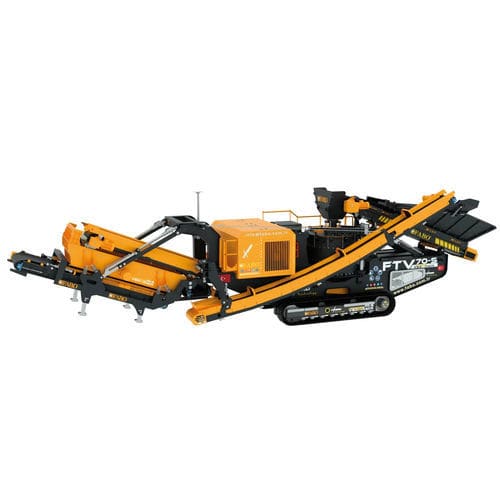

Britador de impacto de eixo vertical FTV-70-s

móvela dieselpara produção de areia

Visão geral
O FTV-70-s é uma planta móvel sobre lagartas com impacto de eixo vertical (VSI) projetada para produção em alta taxa de areia 0–5 mm e modelagem de rochas de dureza média e abrasivas, como basalto e granito. O projeto integrado combina alimentação, britagem, peneiramento e estocagem para operações móveis em campo.

Alimentador de correia
O alimentador de correia fornece alimentação contínua e regulada ao britador VSI. Pontos chave :

• Dois motores acoplados para alimentação confiável e mobilidade.
• Sistema de proteção do motor contra superaquecimento e falhas.
• Lógica de alimentação automatizada em duas etapas para equilibrar carga do britador e capacidade :
• Etapa 1: se a densidade do produto e a amperagem do britador aumentarem, a automação reduz a transferência do bunker para evitar sobrecarga e desgaste.
• Etapa 2: se a densidade e a amperagem diminuírem, a automação aumenta a transferência do bunker para maximizar a produção.

Britador de eixo vertical
O britador VSI-700 é otimizado para produzir alta proporção de areia fina cúbica (0–5 mm). Principais características :

• Rotor VSI-700 com Ø 700 mm de diâmetro.
• Rotor em alta velocidade lança o material contra revestimentos de desgaste para garantir grão cúbico e boa modelagem.
• Tamanho máximo de alimentação: 35 mm.
• Revestimentos de proteção aparafusados e substituíveis para manutenção rápida e vida útil prolongada.
• Projetado para alta capacidade de produção com pontos de manutenção acessíveis.

Tela vibratória
A tela vibratória classifica o material britado nas frações alvo e direciona os produtos para as correias de estocagem. Pontos chave :

• Unidade de peneiramento típica: 1300 x 3000 mm (personalizável conforme o projeto).
• Molas de aço robustas para operação contínua sob cargas pesadas.
• Mídias de tela de troca rápida para minimizar tempo de inatividade durante manutenção.

Correias de estocagem / Transportadores do tipo dobrável
Transportadores dobráveis reduzem a área ocupada para transporte e simplificam a logística. Recursos incluem transportadores dobráveis, travessas de correia, tambores de acionamento, motores acoplados e correias resistentes ao desgaste para longos intervalos de serviço.

Correia separadora (Separador magnético)
O separador magnético integrado na correia sobremedida remove contaminantes ferrosos usando um bloco de imã permanente, correia separadora sem fim e estrutura de aço isolada para evitar acúmulo indesejado de metal.

Sistema de esteiras
A mobilidade em palete com rastros de 500 mm de largura proporciona :

• Mobilidade versátil em terrenos difíceis.
• Ajuste de velocidade em dois estágios para deslocamento e posicionamento.
• Projeto compatível com operação pesada conforme CE.

Sistema de automação
Automação baseada em PLC e uma interface HMI profissional controlam a operação do britador, alimentadores e correias. Funções: controle remoto disponível e proteção opcional por sensor de calor para componentes críticos.

Gerador & tecnologia híbrida
A opção de gerador e configuração híbrida diesel/rede garantem operação contínua onde a energia da rede é ausente ou instável. Destaques :

• Operação selecionável em modos diesel, rede ou híbrido.
• Opção de desativar o gerador quando houver fornecimento de rede estável.
• Projetado para baixo consumo de combustível e alto rendimento energético.

Sistema de lubrificação automática (opcional)
A lubrificação automática opcional fornece quantidade medida de graxa aos rolamentos e peças de desgaste, reduzindo a manutenção manual, assegurando lubrificação consistente e encurtando ciclos de manutenção.

Sistema hidráulico
Controles hidráulicos e coberturas permitem operações rápidas assistidas. Vantagens :

• Menor intervenção manual para montagem e dobragem.
• Movimentação rápida de componentes chave.
• Operações práticas de ligar/desligar, seguras para uso em campo.

Proteção & manutenção
Placas de desgaste aparafusadas substituíveis, revestimentos protetores e componentes de serviço acessíveis são projetados para minimizar o tempo de inatividade e facilitar intervenções em campo (troca de telas, lubrificação, verificações de motor).

Aplicações
Indicado para produção de areia fina e agregados conformados, britagem secundária/terciária em pedreiras e canteiros, e operações móveis em terrenos acidentados que requerem unidades sobre esteiras.

Especificações técnicas

• Modelo: FTV-70-s
• Marca: FABO
• Tipo de britador: VSI (Vertical Shaft Impact) – VSI-700
• Diâmetro do rotor: Ø 700 mm
• Tamanho máximo de alimentação: 35 mm
• Foco principal do produto: produção de areia 0–5 mm (alta taxa)
• Tamanho nominal da tela exemplo: 1300 x 3000 mm (personalizável)
• Correia de estocagem: tipo dobrável, dobrável para transporte
• Separador: ímã permanente 3 polos (correia separadora)
• Largura da esteira: 500 mm (mobilidade sobre esteiras)
• Transmissão & controle: automação PLC, controle remoto disponível, proteção por sensor de calor opcional
• Gerador: híbrido diesel/rede compatível (capacidades opcionais disponíveis)
• Lubrificação automática: opcional (distribuição uniforme de graxa para rolamentos e peças do britador)
• Alimentador de correia: 2 motores acoplados, proteção do motor, lógica de alimentação controlada por automação em duas etapas (controle densidade/amperagem)
• Proteção contra desgaste: revestimentos aparafusados substituíveis para manutenção rápida
