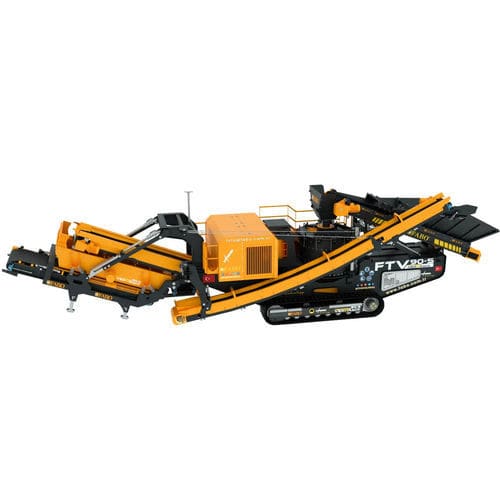

Britador de impacto de eixo vertical FTV-90-s

móvela dieselpara produção de areia

Visão geral
A planta móvel de britagem e triagem por impacto de eixo vertical FTV-90-s oferece britagem fina e classificação integradas em chassi sobre esteiras. Projetada para produção elevada de areia 0–5 mm e para processamento de materiais duros e abrasivos como basalto e granito, a planta integra alimentação, britagem, triagem e transporte com automação PLC e opções de energia híbrida e lubrificação.

Alimentador de correia

• O alimentador de correia transfere o material carregado para o britador, garantindo taxa de alimentação constante.
• Equipado com dois motores de acionamento e proteção de motor contra superaquecimento.
• A intensidade de trabalho do alimentador e do britador é acoplada ao sistema de automação para operação sincronizada.
• Lógica de automação: alta amperagem do britador interrompe a alimentação do bunker para evitar acúmulo e desgaste; baixa amperagem aumenta a alimentação para maximizar a capacidade.

Britador de eixo vertical (VSI)

• Máquina principal para produção de areia fina com alta eficiência na faixa 0–5 mm.
• Britagem por rotor de alta velocidade que projeta o material contra revestimentos de proteção, adequado para materiais duros e abrasivos.
• Diâmetro do rotor: Ø 900 mm (rotor VSI-900).
• Tamanho máximo de alimentação: 50 mm.
• Revestimentos de proteção cobrem o interior do britador para reduzir o desgaste; são aparafusados para substituição rápida e manutenção simples.
• Projetado para alta capacidade de produção e manutenção facilitada.

Tela vibratória

• Separa o material britado para os tamanhos exigidos e direciona os produtos para correias de estocagem.
• Exemplo de superfície de triagem: 1500 x 3200 mm (área configurável conforme projeto).
• Molas de aço duráveis permitem operação contínua em condições severas.
• As malhas da tela podem ser trocadas rapidamente para minimizar tempo de inatividade.

Correias de estocagem / Transportadores dobráveis

• Transportadores dobráveis de estocagem transportam produtos acabados para pilhas de estocagem e reduzem a pegada quando recolhidos.
• Materiais de correia resistentes ao desgaste para longa vida útil.
• Recursos: ajuste de curso da correia, tambores de acionamento, motores acoplados.

Correia separadora (Separador magnético)

• O separador magnético em correia inclui bloco de ímã permanente, correia separadora infinita, motor e estrutura de aço isolada magneticamente.
• O design de ímã permanente da série MBS evita aderência indesejada de metal à estrutura.
• Inclui opção de campo magnético de 3 polos para melhor desempenho de separação.

Sistema de esteiras

• Mobilidade sobre esteiras de 500 mm de largura para movimentos versáteis e durabilidade em terrenos acidentados.
• Ajuste de velocidade em duas etapas para movimento controlado.

Sistema de automação

• Automação completa com painel de controle PLC montado na máquina.
• Controla britador, correias de estocagem e funis de alimentação para otimizar eficiência.
• Interface profissional, capacidade de controle remoto e sensor térmico opcional.

Gerador e sistema híbrido

• Gerador fornece energia ininterrupta; tecnologia híbrida permite operar a diesel ou rede elétrica.
• Modo híbrido evita falhas por fornecimento de rede irregular e pode ser desativado para usar a rede do local quando disponível.

Sistema de lubrificação automática (opcional)

• Fornece distribuição temporizada e uniforme de graxa aos componentes que exigem lubrificação.
• Reduz tempo de manutenção e mão de obra; usa quantidades ótimas de lubrificante para minimizar custos de manutenção.

Sistema hidráulico

• Braços de controle hidráulicos operam tampas de bunker e correias de estocagem sem intervenção manual.
• Operação rápida e prática para as partes relacionadas; operações liga/desliga realizadas rapidamente.
• Vantagens: operação sem esforço manual, mobilidade rápida e solução prática e ágil.

Projeto e manutenção

• Revestimentos de proteção aparafusados para substituição rápida.
• Projeto de fácil manutenção para intervenções rápidas em rotor, revestimentos e componentes de triagem.

Dimensões de envio / Desenhos técnicos
Dimensões de envio e desenhos técnicos detalhados são fornecidos para o modelo (variantes métricas e imperiais disponíveis).

Especificações técnicas

• Modelo: FTV-90-s
• Tipo de britador: Impacto de eixo vertical (VSI), rotor VSI-900 (Ø 900 mm)
• Tamanho máximo de alimentação: 50 mm
• Faixa principal de produto: produção de areia 0–5 mm (alta taxa)
• Exemplo de tamanho de tela vibratória: 1500 x 3200 mm (configurável)
• Alimentador de correia: 2 motores, proteção de motor, controle acoplado à automação
• Correias transportadoras de estocagem: tipo dobrável, correias resistentes ao desgaste
• Correia separadora: ímã permanente (série MBS), opção campo magnético 3 polos
• Largura de esteira: esteiras 500 mm (mobilidade robusta)
• Automação: controle PLC, controle remoto, proteção térmica opcional
• Opções de energia: gerador embarcado com capacidade híbrida diesel/elétrica (híbrido opcional)
• Lubrificação: sistema de lubrificação automática (opcional)
• Hidráulica: braços de controle hidráulicos para tampas de bunker e correias
