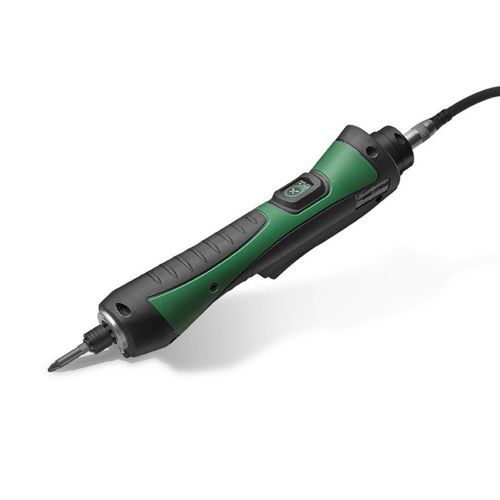

Parafusadeira elétrica com controle de torque por absorção de corrente eTensil E8CC series

com fioretacom parada automática

Categoria
Parafusadeira elétrica reta brushless com controlo de torque/ângulo por corrente

Descrição
Projetada e fabricada pela Fiam em Itália, a E8CC2A-2000 é uma parafusadeira elétrica brushless destinada a linhas de montagem industriais. O torque é deduzido pela medição da corrente absorvida pelo motor, e o ângulo é medido por sensores Hall integrados. Torque e ângulo podem ser ajustados durante o ciclo através da unidade de alimentação e controlo ligada (TPU-C1 ou TPU-C3).

Ergonomia e segurança
O arranque por alavanca requer apenas 9 N de esforço, reduzindo a fadiga do operador. O botão de reversibilidade serve também como tecla de programação multifunção com LEDs de indicação. A pega ambidextra é concebida para mãos mais pequenas, revestida com material macio isolante e posicionada para facilitar o centramento no ponto de aperto.

Pick & Place
Predisposição frontal para montagem de cabeça de sucção de parafusos (encomendar separadamente). Compatível com a bomba de vácuo SSU para integração Pick & Place.

Funções básicas do sistema (parafusadeira + TPU-C1)

• 1 programa para controlo do processo de aperto
• Reconhecimento automático da ferramenta e configuração imediata
• Visualização OK/NOK, valor de torque em Nm e tempo de aperto
• Exibição da sequência e contagem de parafusos via LEDs (Poka Yoke)
• Velocidade de rotação ajustável no intervalo min/max
• Aperto horário/antihorário; desaperto ativável/desativável
• Soft start programável
• Controlo do tempo de aperto para deteção de anomalias
• Memória até 99 apertos
• Comando remoto e interface com PLC/estação de trabalho
• I/O 8 + 8 livremente programáveis

Funções avançadas (exemplos)

• SMART THREAD: para parafusos autoformantes/autotarrachantes/autoperfurantes quando o torque final é inferior ao torque de formação
• SMART SPEED: estratégia em duas fases — alta velocidade até ao ângulo definido, depois velocidade controlada para precisão
• S.R.O. – Smart Range Optimizer: identifica automaticamente a gama de velocidade final mais adequada consoante o torque selecionado

Estratégias de aperto

• Controlo por torque
• Controlo por torque com monitorização do tempo de ciclo

Funções adicionais (parafusadeira + TPU-C3)
Inclui as funções do TPU-C1 mais:

• 8 programas para controlo do processo
• 1 sequência programável até 8 passos
• Exibição do ângulo detetado, estado OK/NOK, valor do torque e tempo de aperto
• Controlo Min/Max do tempo e do ângulo de aperto (Poka Yoke)
• I/O 8 + 8 livremente programáveis (tipos de sinal alargados)
• Retention: intervalo de espera programável entre programas

Funções relacionadas com o ciclo

• PRE-AUTO-UNSCREW e POST-AUTO-UNSCREW: ângulo e tempo de pausa configuráveis
• APERTO POR TEMPO: para aplicações de profundidade sem definição de torque

Características

• 4 modos de arranque selecionáveis na unidade: alavanca, empurrar, alavanca+empurrar, alavanca bloqueada+empurrar
• Predisposição frontal para cabeça de sucção de parafusos
• Iluminação LED na área de trabalho
• Cabo de ligação fornecido
• Troca rápida (HEXÁGONO FÊMEA 1/4")
• Certificação ESD
• Garantia estendida: 24 meses ou 1 000 000 ciclos

Aplicações
Ambientes de produção industrial que exigem grande flexibilidade produtiva e variabilidade em lotes e tipos de parafusos; adequado para linhas automatizadas e semi-automatizadas.

Especificações técnicas

• Modelo: E8CC2A-2000
• Referência: 111712100
• Intervalo de torque (Nm): 0.3 ÷ 2
• Intervalo de velocidade em vazio (rpm): 300 ÷ 2000
• Acessório: HEXÁGONO FÊMEA 1/4"
• Dimensões (mm): Ø 39 x L 275
• Arranque: Programável
• Comprimento do cabo (m): 3
• Peso (Kg): 0.76
• Pega: RETA
• Reversibilidade: Reversível
• Tecnologia de aperto: Controlo torque/ângulo por corrente
• Tensão de alimentação (Vac): 100 - 240
• Tensão de funcionamento (Vdc): 32
• Unidade compatível: TPU-C1 / TPU-C3
