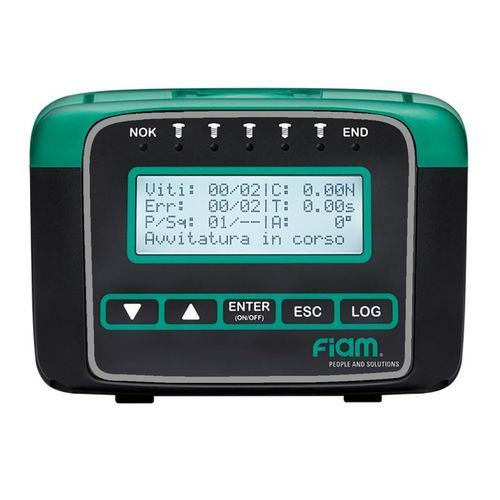

Unidade de controlo para parafusadeira elétrica eTensil TPU-A3

com displayde visualização de dados de processo e de fabricode regulação

UNIDADE DE ALIMENTAÇÃO E CONTROLO TPU-A3
A unidade TPU-A3 gere e controla todas as funções dos aparafusadores elétricos brushless eTensil com transdutor de torque integrado e sensores Hall para medição de ângulo, assegurando rastreabilidade e verificação em linha do processo.

CAPACIDADES PRINCIPAIS

• Ajustes de torque em processo através do painel do operador.
• Exibição no fim do ciclo: TORQUE detectado, ÂNGULO medido, estado OK/NOK e TEMPO de aperto.
• Deteção de anomalias do processo (ex.: roscas danificadas, parafusos já apertados).
• Comunicação e controlo remoto com PLCs ou dispositivos externos.
• Funcionalidade Poka Yoke para verificar presença de juntas elásticas, elementos de borracha ou peças críticas durante a montagem.
• Relato de fase e estado do sistema para integração nas linhas de produção.

FUNÇÕES

• 8 programas para controlo do aperto.
• 1 sequência programável até 8 passos.
• Função Retention: intervalo de espera programável entre programas.
• Reconhecimento automático da ferramenta e configuração.
• Contagem de parafusos para verificação Poka Yoke.
• Controlo tempo de aperto Min/Max – sistema Poka Yoke.
• Velocidade de desaperto ajustável.
• Proteção por palavra‑passe em 2 níveis para salvaguarda de parâmetros ou bloqueio total do sistema.
• Calibração da unidade.
• Unidades de medida disponíveis: Nm / Lb / In. / Kgf.cm.
• Seleção de idioma: IT, EN, DE, FR, ES, TR.
• Comunicação serial (RS232).
• Armazena resultado dos últimos 99 apertos.
• Integração com postos de trabalho e periféricos.
• Seleção remota de programas via I/O.
• Controlo ângulo Min/Max – sistema Poka Yoke.
• Modo "Program Source" para gerir seleção de programa por dispositivos externos.

FUNÇÕES INTELIGENTES

• SMART THREAD: para parafusos autofurantes, autoatarraxantes ou autofurantes e situações onde o torque final é inferior ao torque de formação da rosca.
• SMART SPEED: estratégia de aperto em duas fases — alta velocidade até ao ângulo definido e depois redução para controlo preciso do torque final; melhora repetibilidade em uniões muito rígidas.

CARACTERÍSTICAS ADICIONAIS

• Direção de aperto: horário ou antihorário.
• LED frontal com intensidade ajustável 0–100%.
• Soft start: rampa de aceleração ajustável para facilitar o engate do parafuso.
• Velocidade da ferramenta ajustável no intervalo min/max.

ESTRATÉGIAS DE APRISIONAMENTO

• Controlo de torque.
• Controlo de torque com monitorização do tempo de aperto.
• Controlo de torque com monitorização do ângulo de aperto.
• Controlo de torque com monitorização de tempo e ângulo.
• Controlo por ângulo com monitorização de torque e tempo.
• Controlo por tempo com monitorização de torque e ângulo (stop‑by‑time).
• Monitorização de torque prevalente.
• Monitorização de torque médio (rolling).

ESTRATÉGIAS ESPECIAIS

• PRE-AUTO UNTIGHTENING: ângulo de desaperto e pausa antes do reaperto ajustáveis.
• POST-AUTO UNTIGHTENING: ângulo de desaperto e pausa após o aperto configuráveis.
• STOP-BY-TIME: controlo do ciclo por tempo para aperto por profundidade.
• SMART TORQUE PROGRAMMING: limite de torque configurável que interrompe o ciclo para evitar condições inseguras.
• PREVAILING TORQUE: monitorização do torque médio sobre o ângulo de rosca com limites configuráveis; pode apresentar Torque Pico e/ou Torque Médio.
• AVERAGE TORQUE MONITORING (ROLLING): função de teste baseada em ângulo para verificar integridade de componentes (ex.: rolamentos).

RESUMO DE CARACTERÍSTICAS

• I/O: 8 entradas / 8 saídas programáveis (21+22 tipos de sinal).
• 7 LEDs para visualização imediata do estado do processo.
• Certificação ESD.
• Cabo de alimentação incluído.
• Alimentação: 230 Vac ±10% 50–60 Hz (dados técnicos: 100–240 Vac).
• Garantia estendida: 2 anos ou 1.000.000 ciclos.

APLICAÇÕES
Concebida para ambientes industriais que exigem aperto de alta precisão e controlo total do processo. Reduz inspeções pós‑processo e apoia o controlo de qualidade em linha.

Especificações técnicas

• Modelo: TPU-A3
• Código: 686200116
• Comprimento do cabo: 3 m
• Dimensões: L 185 x P 150 x H 105 mm
• Ferramentas/unidades compatíveis: eTensil E8CA...A
• Input: 8
• Tensão de funcionamento: 32 Vdc
• Output: 8
• Tensão de alimentação: 100 - 240 Vac
• Tipo: Unidade de alimentação e controlo
• Peso: 0,8 kg
