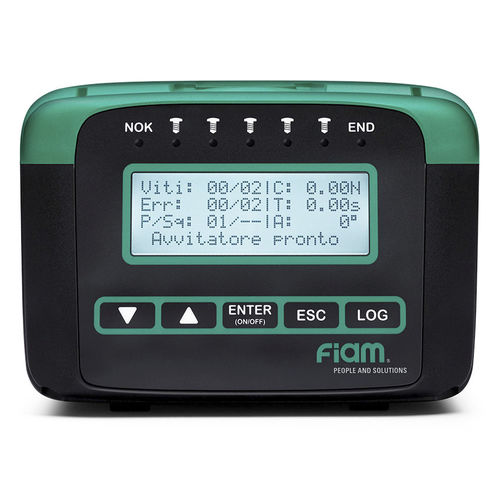

Unidade de controlo de aperto eTensil TPU-C3 Advanced model

para redecom displayde visualização de dados de processo e de fabrico

UNIDADE DE ALIMENTAÇÃO E CONTROLO TPU-C3 – MODELO AVANÇADO
A TPU-C3 é uma unidade de alimentação e controlo concebida para processos de aperto Industry 4.0. Gere aparafusadoras e motores eTensil brushless com controlo de binário/ângulo, medindo a corrente do motor para o binário e sensores Hall integrados para o ângulo.

Capacidades principais

• Ajuste em processo do binário e do ângulo através do painel de operação
• Exibição no fim do ciclo: estado OK/NOK, valor de ângulo detectado, tempo de aperto e valores de binário
• Deteção de anomalias de processo (ex. roscas estragadas, parafusos já apertados) através da monitorização dos tempos e parâmetros
• Comunicação e controlo remoto com PLCs e dispositivos externos
• Sistema Poka Yoke para verificação de juntas críticas (vedantes, peças em borracha, etc.)
• Integração com equipamentos de linha: gabaritos, seletores de acessórios, sistemas de aspiração para pick-and-place

FUNÇÕES

• 8 programas para controlar ciclos de aperto
• 1 sequência programável até 8 passos
• Retention: intervalo de espera programável entre programas
• Reconhecimento e configuração automática da ferramenta ligada
• Contagem de parafusos (Poka Yoke)
• Controlo Min/Max do tempo de aperto — Poka Yoke
• Controlo Min/Max do ângulo de aperto — Poka Yoke
• Velocidade de desaperto parametrizável
• Proteção por palavra-passe em 2 níveis para proteger ou bloquear a unidade
• Calibração da unidade
• Unidades de medida disponíveis: Nm / Lb / In. / Kgf.cm
• Comunicação série (RS232)
• Seleção de idioma (IT, EN, DE, FR, ES, TR)
• Armazena os resultados dos últimos 99 ciclos
• Interface com postos de trabalho e dispositivos externos
• Seleção de programas a partir de I/O (remoto)
• Função Program Source para gerir a seleção de programa com dispositivos externos

FUNÇÕES INTELIGENTES

• SMART THREAD: para parafusos autoformantes, autotaraudantes, autofurantes ou quando o binário final é inferior ao de formação
• SMART SPEED: estratégia de aperto em duas fases — alta velocidade até um ângulo definido, depois passagem para velocidade predefinida para precisão
• S.R.O. (Smart Range Optimizer): identifica automaticamente a faixa de velocidade final mais adequada segundo o binário definido e o modelo da ferramenta

PROGRAMAÇÃO (SMART PRO EVO)

• Modos de arranque seleccionáveis: alavanca; botão de pressão; alavanca + botão; alavanca trancada + botão
• Modelos tipo pistola: arranque apenas por botão
• Motores de aperto: arranque remoto disponível

ESTRATÉGIAS DE APERTO

• Controlo de binário
• Controlo de binário com monitorização do tempo
• Controlo de binário com monitorização do ângulo
• Controlo de binário com monitorização de tempo e ângulo
• Controlo de ângulo com monitorização de binário e tempo
• Controlo por tempo com monitorização de binário e ângulo (aperto por tempo)
• PRE-SELF UNTIGHTENING: ângulo de desaperto e pausa entre desaperto e novo aperto ajustáveis
• POST-SELF UNTIGHTENING: ângulo de desaperto e pausa ajustáveis antes da retomada
• STOP-BY-TIME: aperto controlado por tempo para operações com batente de profundidade

CARACTERÍSTICAS

• Porta I/O: 8 entradas / 8 saídas programáveis (21+22 tipos de sinal)
• 7 LEDs para visualização imediata do estado do processo
• Certificação ESD
• Cabo de alimentação incluído
• Tensão de alimentação: 100–240 Vac (230 Vac ±10% 50–60 Hz indicado)
• Garantia estendida: 2 anos ou 1.000.000 ciclos

APLICAÇÕES
Solucão Industry 4.0 para integração com sistemas de gestão de fábrica, troca de dados de aperto e visualização, controlo e gestão remota através de plataformas cloud.

ESPECIFICAÇÕES TÉCNICAS

• Modelo: TPU-C3
• Código: 686200107
• Comprimento do cabo: 3 m
• Dimensões (mm): L 185 x P 150 x H 105
• Ferramentas compatíveis: eTensil E8CC... / E8MCC...
• Entradas: 8
• Saídas: 8
• Tensão de funcionamento (Vdc): 32
• Tensão de alimentação (Vac): 100 - 240
• Tipo: Unidade de alimentação e controlo
• Peso (Kg): 0,8
