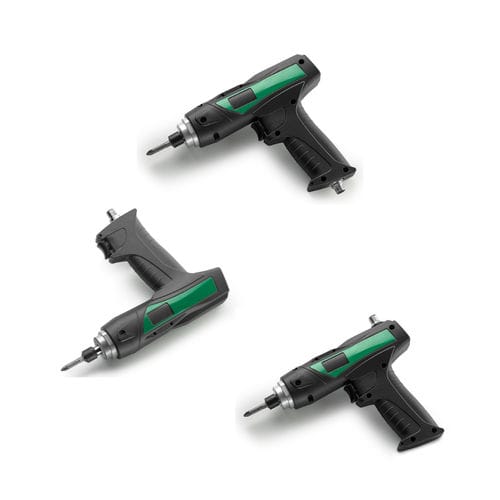

Parafusadeira elétrica com fio eTensil E8CC AP series

tipo pistolasem escovascom controle de torque por absorção de corrente

Visão geral do produto
Parafusadeira elétrica brushless com empunhadura em pistola, projetada e fabricada pela Fiam na Itália. Ferramenta compacta e de alta precisão, adequada para linhas de montagem industriais e integração em ambientes Industry 4.0; compatível com diversos tipos de parafusos e tamanhos de lote.

Como são detectados o torque e o ângulo
O torque é obtido pela medição da corrente consumida pelo motor; o ângulo é medido por sensores Hall integrados. O torque pode ser ajustado durante o ciclo por parâmetros na unidade de controle acoplada (TPU-C1 ou TPU-C3).

Ergonomia e usabilidade
Empunhadura tipo pistola orientada para frente, utilizável por destros e canhotos, com perfil adequado também para mãos menores. Revestimento antiderrapante melhora a pega e o isolamento térmico. Botão de reversão com programação multifunção; 6 LEDs fornecem feedback do aperto.

FUNCIONALIDADE BÁSICA: PARAFUSADEIRA + UNIDADE TPU-C1

• 1 programa para controlar o processo de aperto
• Reconhecimento automático da ferramenta e configuração imediata
• Exibições: OK / NOK, valor do torque (Nm ou outra unidade), tempo de aperto
• Exibição sequencial por LEDs dos parafusos apertados
• Contagem de parafusos (Poka Yoke)
• Velocidade ajustável dentro do intervalo mínimo/máximo
• Desaperto: ativável/desativável, velocidade programável
• Partida suave (soft start): tempo de aceleração ajustável
• Detecta anomalias do processo (roscas danificadas, parafusos já apertados) por controle de tempo
• Armazena até 99 apertos (estatísticas de processo)
• Integração com PLCs e gerenciamento remoto
• Funções parametrizáveis para múltiplas aplicações
• E/S 8 + 8 programáveis (9 + 11 tipos de sinal)
• Programação Smart Pro para gestão de fim de ciclo e anomalias
• Industry 4.0: conectividade com sistemas de gestão fabril

Funções especiais

• SMART THREAD: para parafusos autoformantes/autoatarraxantes/autoperfurantes onde o torque final é inferior ao torque de formação
• SMART SPEED: estratégia em duas fases (alta velocidade até o ângulo programado, depois velocidade controlada para precisão)
• S.R.O. – Smart Range Optimizer: identifica o intervalo de velocidade final mais adequado com base no torque selecionado e no modelo da parafusadeira

FUNÇÕES ADICIONAIS: PARAFUSADEIRA + UNIDADE TPU-C3
Além das funções do TPU-C1, o TPU-C3 oferece:

• 8 programas para controle do processo
• 1 sequência programável de até 8 passos
• Controle tempo de aperto Min/Max – Poka Yoke
• Controle ângulo de aperto Min/Max – Poka Yoke
• Exibições: OK / NOK, torque, tempo, ângulo
• E/S 8 + 8 programáveis (21 + 22 tipos de sinal)
• Retention: intervalo de espera programável entre programas

Capacidades adicionais (TPU-C3)

• PRE-AUTO DESAPERTAR: definir ângulo de desaperto e pausa entre desaperto e novo aperto (útil em conectores elétricos)
• POST-AUTO DESAPERTAR: ângulo e pausa ajustáveis antes da reinicialização da rotação à esquerda
• STOP-BY-TIME: aperto por profundidade/tempo sem definir torque

Estratégias adicionais de aperto (TPU-C3)

• Controle de torque
• Controle de torque com monitoramento do tempo
• Controle de torque com monitoramento do ângulo
• Controle de torque com tempo e ângulo
• Controle de ângulo com monitoramento de torque e tempo
• Controle por tempo com monitoramento de torque e ângulo (Stop-by-time)

CARACTERÍSTICAS

• Cabo de conexão fornecido (3 m)
• Mandril de troca rápida (encaixe hexagonal fêmea 1/4")
• Certificação ESD
• Garantia estendida: 2 anos ou 1.000.000 ciclos

APLICAÇÕES
Linhas de produção industriais que exigem alta flexibilidade: adapta-se à variabilidade de lotes e a diferentes tipos de parafusos.

Especificações técnicas

• Modelo: E8CC2APT-2000
• Código: 111712181
• Faixa de torque (Nm): 0.3 ÷ 2
• Faixa de torque (Lb): 2.6 ÷ 17.7
• Velocidade em vazio (rpm): 300 ÷ 2000
• Acessório: Hexagonal fêmea 1/4"
• Comprimento do cabo (m): 3
• Unidade compatível: TPU-C1 / TPU-C3
• Dimensões (mm): L 196 x H 177 x Ø 44
• Empunhadura: pistola com alimentação superior
• Tensão de operação (Vdc): 32
• Tensão de alimentação (Vac): 100 - 240
• Reversibilidade: Reversível
• Partida: botão
• Peso (Kg): 0.67
