Unidade de monitoramento de aperto TPU-M1

de velocidadede condição de máquinade torque

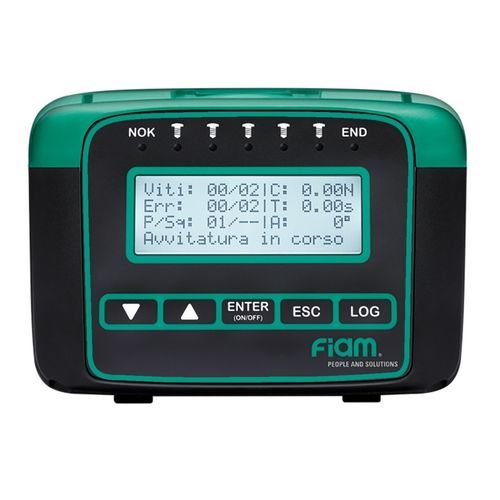

UNIDADE DE MONITORIZAÇÃO TPU-M1
A unidade TPU-M1 monitoriza e gere as funções das ferramentas de aperto combinadas. Projetada para atarraxadores elétricos brushless eTensil e motores de aperto com embraiagem mecânica e paragem automática, fornece alimentação às ferramentas e disponibiliza controlo programável e funcionalidades de comunicação de dados para linhas de montagem industriais.

FUNÇÕES BÁSICAS

• Reconhecimento automático da ferramenta ligada e configuração imediata aos seus parâmetros para evitar erros de configuração
• Exibição: resultado OK/NOK, tempo de aperto e valor do ângulo
• Contagem de parafusos para verificação Poka Yoke
• Deteção de anomalias de processo (ex.: roscas estragadas, parafusos já apertados)
• Armazenamento até 99 operações de aperto
• Interligação com PLCs e outros dispositivos de linha; gestão remota possível
• Gerir uniões críticas (ex.: juntas flexíveis, componentes em borracha)

PROGRAMAÇÃO — SMART PRO EVO
Funções configuráveis disponíveis diretamente na unidade para uma configuração rápida e intuitiva.

MODOS DE ARRANQUE

• Arranque por alavanca
• Arranque por pressão (push-to-start)
• Alavanca + pressão
• “Alavanca engatada” + pressão (modelos pistola: apenas pressão; motores de aperto: arranque remoto disponível)

CONTROLOS ADICIONAIS

• Bloqueio de arranque em caso de anomalia
• LED frontal de iluminação para a área de trabalho
• Função de desaperto: ativável/desativável com velocidade ajustável
• Soft start: rampa de aceleração ajustável para facilitar o encaixe do parafuso
• Velocidade da ferramenta: configurável dentro de um intervalo mínimo/máximo

PRÉ-AUTODESAPERTAR / PÓS-AUTODESAPERTAR / APERTO POR TEMPO
Pré-autodesapertar: definir ângulo de desaperto e pausa entre desaperto e aperto subsequente (útil para operações com conectores). Pós-autodesapertar: definir ângulo e pausa antes da rotação inversa após o término do aperto. Aperto por tempo: controlo do ciclo por tempo para apertar a uma profundidade definida em vez de um binário de torque definido.

ESTRATÉGIAS DE APERTO

• Controlo de binário com embraiagem mecânica
• Controlo de binário com monitorização do tempo de aperto
• Controlo de ângulo com monitorização do tempo de aperto
• Controlo por tempo (stop-by-time)

CARACTERÍSTICAS

• 8 programas para controlar o processo de aperto
• 1 sequência programável até 8 passos
• Retention: intervalo de espera programável entre programas
• Porta I/O: 8 entradas / 8 saídas com 21 + 22 tipos de sinal
• 7 LEDs para visualização imediata do estado do processo
• Comunicação serial (RS232)
• Seleção de idioma: IT, EN, DE, FR, ES, TR
• Certificação ESD
• Cabo de alimentação incluído
• Alimentação: 100–240 Vac (operacional 230 Vac ±10% 50–60 Hz)
• Garantia estendida: 2 anos ou 1 milhão de ciclos

APLICAÇÕES
Solução Indústria 4.0 concebida para interligar com sistemas de gestão de fábrica para troca de dados, visualização remota, controlo e gestão de processos de aperto através de plataformas cloud.

ESPECIFICAÇÕES TÉCNICAS

• Modelo: TPU-M1
• Código: 686200109
• Comprimento do cabo (m): 3
• Dimensões (mm): L 185 x P 150 x H 105
• Para ferramentas/unidades: eTensil E8C... / E8MC...
• Entradas: 8
• Tensão de funcionamento (Vdc): 32
• Saídas: 8
• Tensão de alimentação (Vac): 100 - 240
• Tipo: Unidade de monitorização
• Peso (Kg): 0.8
