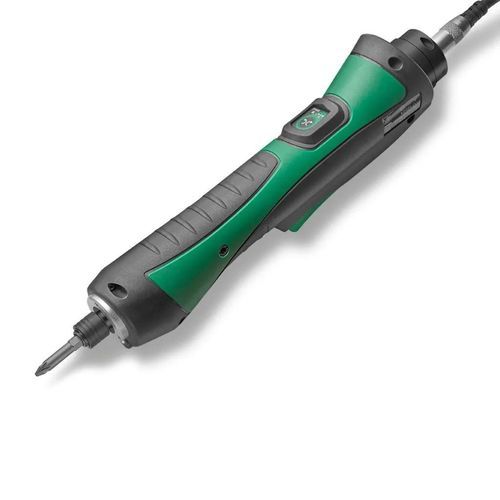

Parafusadeira elétrica com transdutor integrado eTensil E8CA series

com fioreta

PARAFUSADEIRA ELÉTRICA RETA COM CONTROLO DE TORQUE/ÂNGULO POR TRANSDUTOR INTEGRADO

Visão geral
Parafusadeira brushless projetada e fabricada pela Fiam em Itália. Ferramenta confiável para linhas de montagem industriais, com transdutor de torque integrado e sensores Hall para medição de alta resolução de torque e ângulo, adequada a processos com controlo e rastreabilidade.

Precisão do torque
±5% com Cm e CmK ≥ 1,67.

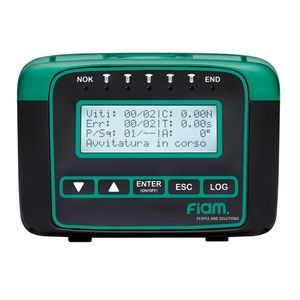

Parafusadeira + unidade de controlo TPU-A3 (funcionalidade do sistema)

• 8 programas para gerir o processo de aperto
• 1 sequência programável até 8 passos
• Reconhecimento automático da ferramenta e configuração imediata
• DISPLAY: estado OK/NOK
• valor de torque em Nm
• valor de ângulo
• tempo de aperto
• Mostra a sequência de parafusos apertados com LEDs
• CONTAGEM DE PARAFUSOS (Poka Yoke)
• Velocidade da ferramenta ajustável
• LED frontal com intensidade regulável
• Desaperto ativável/desativável, velocidade programável
• Soft start: tempo de aceleração ajustável
• Deteta anomalias de processo via controlo do tempo de aperto
• Armazena até 99 apertos (estatísticas de processo)
• Interface com PLC e gestão remota possível
• SMART THREAD para parafusos auto-roscantes/auto-furantes
• SMART SPEED: estratégia em duas fases para precisão
• Funções parametrizáveis e E/S 8+8 programáveis
• Programação Smart Pro para gestão fim de ciclo/anomalias
• Controlo ângulo Min/Max – sistema Poka Yoke
• Mostra ÂNGULO, TEMPO e TORQUE no fim do ciclo

Funções especiais

• PRE-AUTO DESAPERTO: ângulo de desaperto e pausa entre desaperto e aperto ajustáveis (útil em operações com conectores)
• POST-AUTO DESAPERTO: ângulo e pausa ajustáveis antes da rotação à esquerda após aperto
• APERTAR POR TEMPO: aperta por altura/tempo sem definir torque

Torque prevalente e monitorização

• TORQUE PREVALENTE: monitoriza o torque médio durante o ângulo de roscagem com limites configuráveis; o torque alvo é compensado pelo torque médio detetado para compensar perdas por fricção
• MONITORIZAÇÃO DO TORQUE MÉDIO (ROLLING): função de teste para visualizar e verificar o torque médio com estratégia baseada em ângulo

Estratégias de aperto

• Controlo de torque
• Controlo de torque com monitorização de ângulo
• Controlo de torque com monitorização de tempo
• Controlo de torque com monitorização de tempo e ângulo
• Controlo de ângulo com monitorização de torque
• Controlo por tempo com monitorização de torque (stop-by-time)
• Controlo de torque prevalente
• Monitorização do torque médio (rolling)

Características

• Arranque: alavanca (pressão de ativação 9 N)
• Predisposição frontal para montagem de cabeça de sucção de parafuso
• Luz frontal LED
• Cabo de ligação incluído (3 m)
• Mandril rápido (HEX Fêmea 1/4")
• Certificação ESD
• Certificado de desempenho de torque (válido 1 ano)
• Garantia estendida: 2 anos ou 1.000.000 ciclos

Ergonomia e uso
Arranque com esforço reduzido: pressão da alavanca 9 N. Botão reversível para programação multifunção com LEDs. Empunhadura reta ergonómica para destros e canhotos, adequada a mãos pequenas e com revestimento antiderrapante.

Aplicações
Adequado a indústrias que exigem controlo e rastreabilidade do aperto, reduzindo inspeções pós-processo e otimizando tempos e custos.

Especificações técnicas

• Modelos: 5 TIPOS
• Conexão acessório: HEX Fêmea 1/4"
• Empunhadura: reta
• Comprimento do cabo: 3 m
• Unidade compatível: TPU-A3
• Dimensões: Ø 39 x L 257 mm
• Peso: 0,81 kg
• Alimentação: 100–240 Vac; electrónica 32 Vdc
