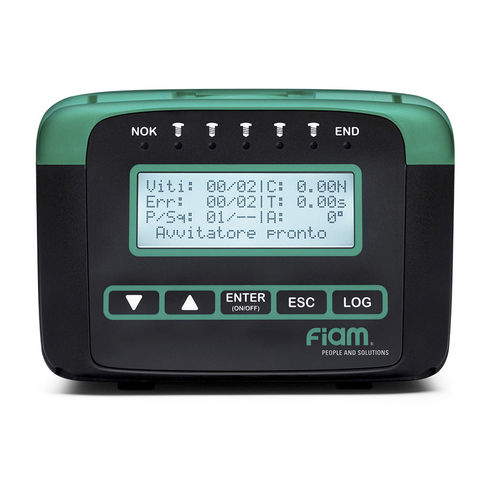

Unidade de controlo de aperto TPU-C1

para redecom displayremota

UNIDADE DE ALIMENTAÇÃO E CONTROLO TPU-C1
A TPU-C1 é uma unidade Industry 4.0 concebida para comandar aparafusadoras elétricas brushless e motores de aperto eTensil com controlo de binário/ângulo. O binário é estimado pela corrente do motor e o ângulo por sensores Hall integrados, permitindo processos de aperto precisos e interligados.

Capacidades principais

• Ajuste em processo do binário e do ângulo através do painel
• Deteção de anomalias do processo (ex.: roscas danificadas, parafusos já apertados) por controlo de tempos
• Interface com equipamentos externos (PLC, gabaritos, selecionadores de acessórios, sistemas de vácuo para parafusos) para automação pick-and-place
• Gestão e visualização remota
• Comunicação de estado de fase e do sistema com opções de controlo remoto

FUNÇÕES BÁSICAS

• 1 programa para controlo do processo de aperto
• Reconhecimento automático da ferramenta e configuração imediata
• Contagem de parafusos (Poka Yoke)
• Visualização: OK / NOK, binário (Nm ou outras unidades), tempo de aperto
• Controlo do tempo mínimo/máximo de aperto (Poka Yoke)
• Velocidade de desaperto ajustável
• Proteção por palavra-passe em 2 níveis para salvaguarda ou bloqueio do sistema
• Calibração da unidade
• Unidades disponíveis: Nm / Lb / In. / Kgf.cm
• Comunicação série (RS232)
• Seleção de idioma (IT, EN, DE, FR, ES, TR)
• Armazenamento das últimas 99 operações de aperto
• Modo Program Source para seleção de programa via dispositivos externos

FUNÇÕES AVANÇADAS

• SMART THREAD: gestão de parafusos auto-roscantes, auto-roscantes de corte e auto-furantes ou situações em que o binário final é inferior ao binário de formação
• SMART SPEED: estratégia em duas fases — alta velocidade até ao ângulo definido, depois velocidade predefinida para precisão
• S.R.O. (Smart Range Optimizer): analisa o binário definido e sugere dinamicamente a gama de velocidades finais mais adequada consoante o modelo da aparafusadora para evitar sobre-binário

PROGRAMAÇÃO - SMART PRO EVO
Funções adicionais configuráveis e definições avançadas estão disponíveis através do software SMART PRO EVO.

MODOS DE ARRANQUE (selecionáveis)

• Arranque por alavanca
• Arranque por pressionar
• Alavanca + pressionar
• Alavanca bloqueada + pressionar

NOTAS SOBRE ARRANQUE
Com modelos tipo pistola apenas está disponível arranque por botão; com motores para aperto é suportado arranque remoto.

DIREÇÃO DE APERTO
Horária ou anti-horária.

ILUMINAÇÃO FRONTAL (LED)
Intensidade ajustável 0–100%

SOFT START
Rampa de aceleração ajustável para facilitar o engate do parafuso.

VELOCIDADE DA FERRAMENTA
Velocidade configurável dentro do intervalo mínimo/máximo.

ESTRATÉGIAS DE APERTO

• Controlo de binário
• Controlo de binário com monitorização do tempo de aperto

CARACTERÍSTICAS

• Porta I/O: 8 entradas / 8 saídas com vários tipos de sinal
• 7 LEDs para visualização imediata do estado do processo
• Certificação ESD
• Cabo de alimentação incluído
• Alimentação: 100–240 Vac
• Garantia estendida: 2 anos ou 1 000 000 de ciclos

APLICAÇÕES
Solução Industry 4.0 para integração com sistemas de gestão de fábrica, troca de dados e gestão/visualização remota dos processos de aperto via plataformas cloud.

DADOS TÉCNICOS
Modelo: TPU-C1
Código: 686200105
Comprimento do cabo: 3 m
Dimensões: L 185 x P 150 x H 105 mm
Entradas: 8
Saídas: 8
Tensão de operação (Vdc): 32
Tensão de alimentação (Vac): 100–240
Ferramentas compatíveis: eTensil E8CC... / E8MCC...
Tipo: Unidade de alimentação e controlo
Peso: 0,8 kg (1,76 lb)

ESPECIFICAÇÕES TÉCNICAS

• Modelo: TPU-C1
• Código: 686200105
• Comprimento do cabo: 3 m
• Dimensões: L 185 x P 150 x H 105 mm
• Séries compatíveis: E8CC..., E8MCC...
• Ferramentas/unidades compatíveis: eTensil
• Entradas: 8
• Saídas: 8
• Tensão de operação (DC): 32 Vdc
• Tensão de alimentação (AC): 100–240 Vac
• Tipo: Unidade de alimentação e controlo
• Peso: 0,8 kg (1,76 lb)
