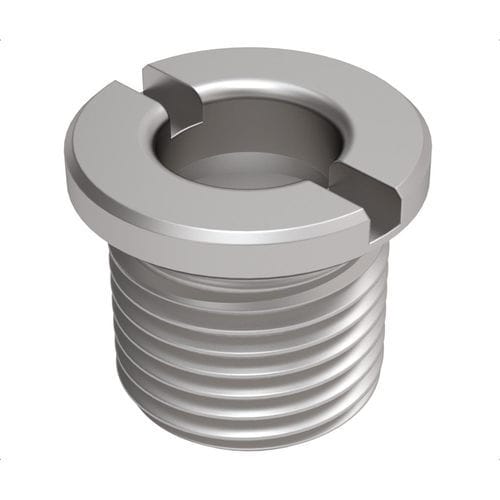

Pino trava rápida em aço inoxidável THFR series

Visão geral
Estes receptáculos roscados fornecem um furo de encaixe permanente para pinos com trava por esfera de liberação rápida. São projetados para roscar em uma base com porca de travamento ou para instalações em furo cego. A Redução do comprimento de fixação (Grip Length Reduction) é a porção do pino que fica dentro do receptáculo, reduzindo assim o comprimento utilizável do pino por esse valor. Fabricado em aço inoxidável 303 temperado. Porcas de travamento devem ser encomendadas separadamente.

Variantes de peça

• THFR-187 — Para pino 3/16 in; Rosca: 3/8-16 in; D: .190 in; D1: .500 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Grip Length Reduction: .125 in
• THFR-250 — Para pino 1/4 in; Rosca: 1/2-13 in; D: .250 in; D1: .625 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Grip Length Reduction: .125 in
• THFR-312 — Para pino 5/16 in; Rosca: 5/8-11 in; D: .313 in; D1: .750 in; L: .625 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .125 in
• THFR-375 — Para pino 3/8 in; Rosca: 5/8-11 in; D: .375 in; D1: .750 in; L: .688 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .187 in
• THFR-500 — Para pino 1/2 in; Rosca: 3/4-16 in; D: .500 in; D1: .875 in; L: .813 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .250 in
• THFR-625 — Para pino 5/8 in; Rosca: 1-14 in; D: .625 in; D1: 1.125 in; L: .938 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .250 in

Tipos de produto relacionados

• Uso com pinos de trava por esfera, roscados, aço inoxidável
• Receptáculos com corpo roscado (unidades em polegadas mostradas)

Especificações técnicas

• Modelo: THFR
• Material: Aço inoxidável 303 temperado
• Uso previsto: Furo de encaixe permanente para pinos com trava por esfera de liberação rápida
• Instalação: Roscar em uma base com porca de travamento ou instalar em furo cego
• Grip Length Reduction: Quantidade do pino dentro do receptáculo (reduz o comprimento útil)
• Porcas de travamento: Devem ser encomendadas separadamente
• Variantes disponíveis: THFR-187, THFR-250, THFR-312, THFR-375, THFR-500, THFR-625 (ver variantes para dados dimensionais)
