Sistema de fixação rápida com rolamento de esferas QCWES series

Descrição

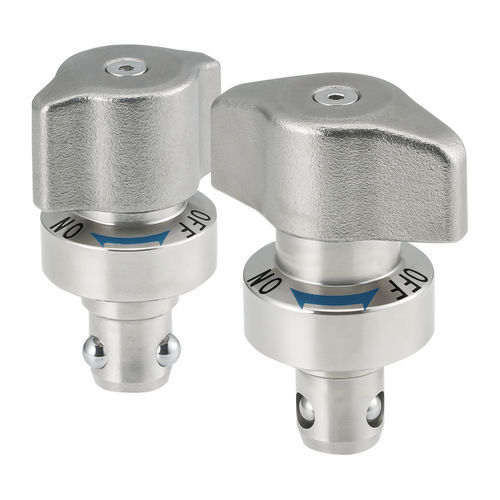

Estes pinos de bloqueio por esferas de uso intensivo fornecem travamento seguro em aplicações de troca rápida com inserções e remoções frequentes. O pino de fixação monta-se na peça; o receptáculo de bloqueio por esferas monta-se na base. Rodar o botão expande as esferas para travar; girar o botão para "OFF" retrai as esferas para remoção sem ferramentas. A extremidade cônica do pino facilita o alinhamento. Pode ser usado com pinos localizadores para posicionamento preciso.

Materiais
Corpo: aço 4140 niquelado por deposição química (electroless).
Cunha: aço 4135 niquelado, temperado e revenido.
Botão: aço inoxidável 304.
Esferas: aço inoxidável 440C, temperado e revenido.

Variantes do produto (tabela)

• QCWES1225-16S — Espessura da placa 6–16 mm; Ø haste 12 mm; Força de fixação 225 lb; Força de retenção 560 lb; PN: QCWES1225-B
• QCWES1634-20S — Espessura da placa 6–20 mm; Ø haste 16 mm; Força de fixação 450 lb; Força de retenção 1120 lb; PN: QCWES1634-B

Opções de peça

• Espessura da placa (mm): 6 a 16; 6 a 20
• Diâmetro da haste (mm): 12; 16
• Força de fixação (lbs): 225; 450

Uso / Observações
Projetado para uso com receptáculos de bloqueio por esferas correspondentes. O pino monta-se na peça; o receptáculo na base. A rotação do botão expande as esferas para travar; girar para "OFF" retrai as esferas para remoção. A ponta cônica auxilia o alinhamento. Pode ser combinado com pinos localizadores para posicionamento preciso.

Especificações técnicas

• Modelo: QCWES
• Tipo: pino de bloqueio por esferas, uso intensivo, aço
• Força máxima de fixação (por variante): até 450 lbs
• Força de retenção (por variante): 560–1120 lbs
• Material do corpo: aço 4140 niquelado electroless
• Material da cunha: aço 4135 niquelado, temperado e revenido
• Material do botão: aço inoxidável 304
• Material das esferas: aço inoxidável 440C, temperado e revenido
• Projetado para inserções/remoções frequentes em dispositivos de troca rápida
• Ponta cônica para facilitar o alinhamento
• Requer receptáculos de bloqueio por esferas correspondentes
