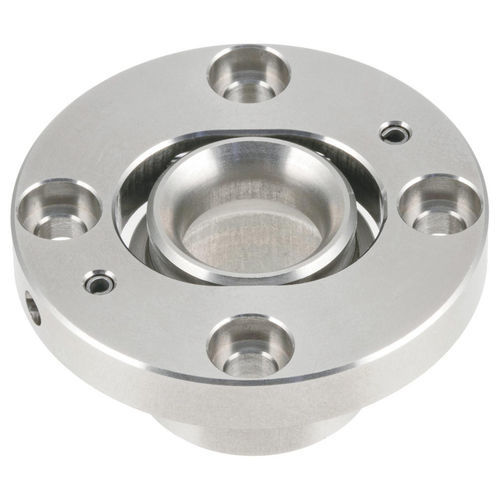

Sistema de fixação rápida com rolamento de esferas QCBU-FL series

Geral
Usado com os elementos de fixação com trava por esfera referenciados na seção de peças/opções, este receptáculo totalmente em aço inoxidável incorpora um cursor flutuante para compensar espaçamentos de furo imprecisos. A função flutuante amplia a tolerância de espaçamento dos furos de montagem em 1 mm. Corpo: aço inoxidável. Pino: temperado e revenido. Fornecido com quatro parafusos de cabeça cilíndrica ou cabeça baixa em aço inoxidável.

Tipos de produto

• QCBU-FL — Receptáculos para fixadores das séries QCWE, QCWEA, QCBU, QCBUS

Peças / Opções

• ID 189641 — QCBU0608-FL-SUS: Faixa de espessura da chapa: 9 mm ou mais; D = 25 mm; H = 15 mm. Compatível com pinos de bloqueio com botão (knob-locking): QCWE0625-10, QCWE0625-10-SUS; pinos de bloqueio retráteis: QCWEA0625-10-SUS; pinos de bloqueio por botão: QCBU0608-10-SUS, QCBUS0608-10SUS.
• ID 189642 — QCBU1012-FL-SUS: Faixa de espessura da chapa: 10 mm ou mais; D = 34 mm; H = 17 mm. Compatível com pinos de bloqueio com botão: QCWE1034-14, QCWE1034-14-SUS, QCWE1034-20, QCWE1034-20-SUS; pinos de bloqueio retráteis: QCWEA1034-14-SUS; pinos de bloqueio por botão: QCBU1012-16-SUS, QCBUS1012-16SUS.

Materiais e fornecimento

• Corpo: aço inoxidável (receptáculos totalmente inox)
• Pino: temperado e revenido
• Ferragens fornecidas: quatro parafusos de cabeça cilíndrica ou cabeça baixa em aço inoxidável

Especificações técnicas

• Modelo: QCBU-FL
• Função: receptáculo flutuante com elemento deslizante para acomodar a tolerância de espaçamento dos furos de montagem
• Ampliação da tolerância de espaçamento de montagem: 1 mm
• Séries de fixadores compatíveis: QCWE, QCWEA, QCBU, QCBUS (ver peças/opções para os números de peça exatos)
• Material: aço inoxidável
• Tratamento do pino: temperado e revenido
• Ferragens incluídas: quatro parafusos de cabeça cilíndrica ou cabeça baixa em aço inoxidável
• Variantes: diferentes diâmetros externos (D) e alturas (H) conforme faixa de espessura da chapa
