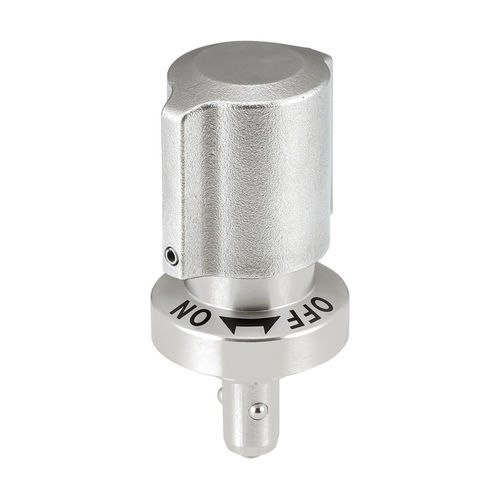

Elemento de fixação 1/4 de volta em aço inoxidável QCWEA series

de molacom calçode rosquear

Visão geral do produto
Os fixadores de trava de esferas retráteis QCWEA proporcionam bloqueio positivo para aplicações de troca rápida onde é necessário inserir e remover frequentemente um dispositivo. O pino retrátil permite que o fixador se afaste da base quando destravado, permitindo aplicações em trilhos e portas sem interferência. O fixador é utilizado com receptáculos de trava de bolas correspondentes; girar o botão um quarto de volta expande as esferas para travar a peça e retornar o botão para OFF retrai as esferas para permitir a remoção sem ferramentas.

Principais características

• Design com pino retrátil para remoção sem interferências
• Operação de um quarto de volta: esferas expandem para travar e retraem em OFF
• Capacidade de detecção por sensor quando combinado com Position Sensor Receptacles (QCWE-M-S)
• Corpo: aço inoxidável 303; Botão: aço inoxidável 304; Cunha, esferas e mola: aço inoxidável
• Projetado para dispositivos de troca rápida, trilhos e portas com inserções/remoções frequentes

Opções de peça (exemplos)

• QCWEA0625-10-SUS — Espessura de chapa 3–10 mm; Rosca M2x0.4 (profundidade 3); D 6; D1 (h9) 14; D2 25; D3 25; Dp 28; L 19.5; H 58; H1 43.5; H2 6.5; Força de aperto ≈ 6.7 Lbs; Força de retenção 20.2 Lbs; Usar com: QCBU0608-M12, QCBU0608-M12SUS; Receptáculo sensor: QCWE0625-M16-S, QCWE0625-M16-SL; Receptáculo flutuante: QCBU0608-FL-SUS
• QCWEA1034-14-SUS — Espessura de chapa 3–14 mm; Rosca M3x0.5 (profundidade 5); D 10; D1 (h9) 18; D2 34; D3 34; Dp 36; L 21.5; H 66; H1 50.0; H2 10.0; Força de aperto ≈ 11.2 Lbs; Força de retenção 33.7 Lbs; Usar com: QCBU1012-M16, QCBU1012-M16SUS; Receptáculo sensor: QCWE1034-M20-S, QCWE1034-M20-SL; Receptáculo flutuante: QCBU1012-FL-SUS

Aplicações

• Ferramentas e dispositivos de troca rápida
• Conjuntos de trilhos e portas que requerem remoção frequente sem ferramentas
• Gabaritos de produção que exigem bloqueio positivo e repetibilidade

Mídia

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)
• Product Video (mp4)

Especificações técnicas

• Modelo: QCWEA
• Tipo: fixador de trava de esferas, retrátil
• Material do corpo: aço inoxidável 303
• Material do botão: aço inoxidável 304
• Cunha, esferas e mola: aço inoxidável
• Detecção por sensor possível quando usado com receptáculos QCWE-M-S
• Operação: um quarto de volta; esferas expandem para travar e retraem para permitir remoção sem ferramentas
• Exemplos de variantes e dimensões/forças listados acima
• Projetado para uso com receptáculos correspondentes (série QCBU, receptáculos sensor QCWE, variantes flutuantes)
