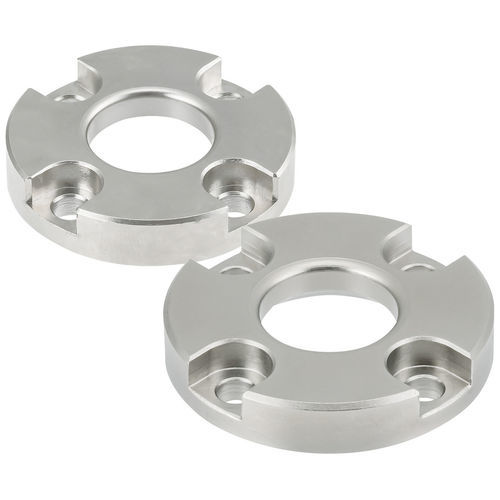

Elemento de fixação em aço QCWES-B

resistente à corrosãocom rosca

Visão geral do produto
Estes receptáculos são projetados para uso com pinos de bloqueio por esfera de serviço pesado QCWES e QCWESA. Os receptáculos são montados em uma placa base com quatro parafusos de cabeça cilíndrica (incluídos). Fabricados em aço 4135 com niquelagem química, temperados para estabilidade dimensional e resistência ao desgaste.

Opções de peça disponíveis (tabela)
Cabeçalhos: ID | SKU | Número da peça | D mm | D1 mm | L mm | L1 mm | Dp mm | Rosca T
151254 | QCWES1225-B | QCWES1225-B | 29 | 12 | 5.5 | 2.5 | 23 | M3
151256 | QCWES1634-B | QCWES1634-B | 37 | 16 | 7.5 | 3.5 | 29 | M4

Mídia

• Guia de seleção - One-Touch Fasteners (documento)
• Vídeo do produto (vídeo)
• Especificações (qcwes.pdf)
• Especificações (qcwesa-e.pdf)
• Especificações (qcwesb.pdf)

Características / Especificações técnicas

• Compatibilidade: Para uso com pinos de bloqueio por esfera QCWES e QCWESA.
• Material: Aço 4135 com niquelagem química.
• Tratamento térmico: Temperado e revenido.
• Montagem: Instalado em uma placa base com quatro parafusos de cabeça cilíndrica (incluídos).
• Variantes disponíveis com dimensões e roscas: QCWES1225-B (D=29 mm, D1=12 mm, L=5.5 mm, L1=2.5 mm, Dp=23 mm, Rosca=M3); QCWES1634-B (D=37 mm, D1=16 mm, L=7.5 mm, L1=3.5 mm, Dp=29 mm, Rosca=M4).
