Elemento de fixação industrial QCWE series

em aço inoxidávelde molacom rosca

Overview

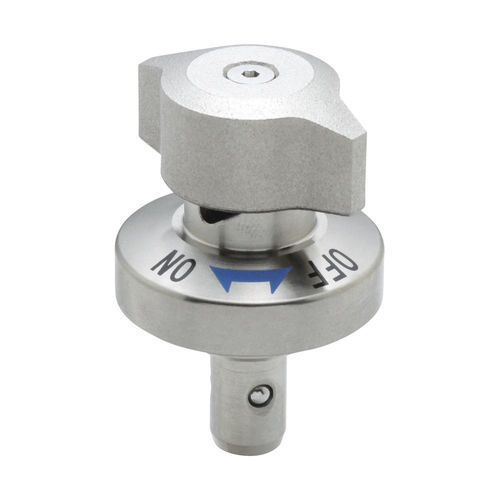

Pino de liberação rápida com bloqueio por botão para inserções e remoções frequentes em dispositivos industriais e aplicações de troca rápida. O pino rosqueia na peça e os receptáculos de bloqueio por esferas montam na base. Rode o botão para ON para expandir as esferas e travar; rode para OFF para retrair as esferas e permitir remoção sem ferramentas. A extremidade cônica do pino facilita o alinhamento e pode ser usada com pinos de localização para posicionamento preciso.

Materials

• Botão: aço inox 304
• Haste: aço inox 420
• Esferas: aço inox 440C endurecido
• Mola: aço inox 304

Product Types

• QCWE-SUS — botão e haste inox (produto desta página)
• QCWE-S — botão inox, haste em aço
• QCWE (série) — botão plástico, haste em aço

Part Options (selection)

• ID 133089 | SKU QCWE0625-10-SUS | Espessura da placa 6–10 mm | Rosca M2x0.40 profundidade 3 | D 6 | D1 (h9) 14 | D2 25 | D3 25 | Dp P.C.D. 21 | L 19,5 mm | H 24,5 mm | H2 6,5 mm | Força de aperto 6,7 Lbs | Prefixo receptáculo QCBU-M, QCBU-M-SUS
• ID 133091 | SKU QCWE1034-14-SUS | Espessura da placa 6–14 mm | Rosca M3x0.50 profundidade 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 21,5 mm | H 31 mm | H2 10 mm | Força de aperto 11,2 Lbs | Prefixo receptáculo QCBU-M, QCBU-M-SUS
• ID 133093 | SKU QCWE1034-20-SUS | Espessura da placa 12–20 mm | Rosca M3x0.50 profundidade 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 27,5 mm | H 31 mm | H2 10 mm | Força de aperto 11,2 Lbs | Prefixo receptáculo QCBU-M, QCBU-M-SUS

Media & Documents

• Guia de seleção - One-Touch Fasteners (PDF)
• Especificações (QCWE) (PDF)
• Vídeo do produto (mp4)

Technical specifications

• Operação: o pino de bloqueio por esferas expande as esferas quando o botão está em ON e as retrai em OFF para remoção sem ferramentas
• Projetado para inserções/remoções frequentes e uso com receptáculos de bloqueio por esferas compatíveis (ver prefixo do receptáculo)
• Ponta cônica para facilitar o alinhamento; compatível com pinos de localização para posicionamento preciso
• Tamanhos de rosca e intervalos de espessura disponíveis: M2x0.40 (profundidade 3), M3x0.50 (profundidade 4)
• Materiais: aços inox 304, 420 e 440C endurecido conforme o componente
