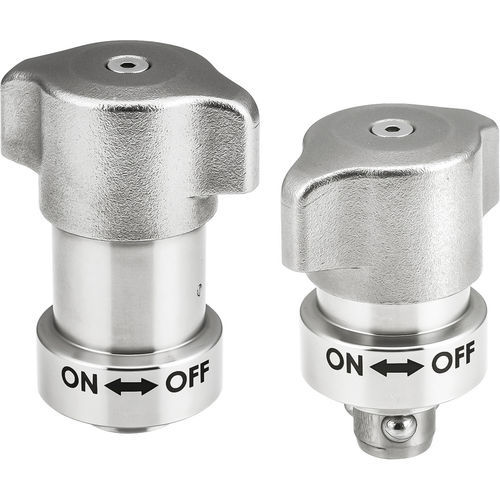

Elemento de fixação 1/4 de volta em aço inoxidável QCWESA series

para painéisde molacom calço

Visão geral
Estes pinos de bloqueio por esfera para uso pesado proporcionam travamento positivo em aplicações de troca rápida com inserção e remoção frequentes de um dispositivo. Oferecem fixação repetível e funcionamento com pino retrátil para evitar interferência ao remover o dispositivo da base.

Como funciona
Ao girar o botão um quarto de volta, as esferas se expandem e travam o dispositivo no lugar. O elemento permanece travado até que o botão seja girado para 'OFF', momento em que as esferas se retraem no eixo e o eixo pode ser levantado para fora da placa de base para remoção sem ferramenta. O pino retrátil permite que o elemento deslize para fora da base sem interferência.

Materiais
Corpo do pino: aço inox 303.
Botão: aço inox 304.
Cunha, esferas e mola: aço inox.

Uso / Instalação
Rosquear o pino no dispositivo e montar o receptáculo na base. Projetado para uso com os receptáculos de bloqueio por esfera referenciados na tabela de peças.

Tabela - Opções de peças
189512 | QCWESA1227-16S | Espessura da chapa 6–16 mm | Rosca: M2 x 0.4 (profundidade 4) | D=12 | L=17.5 | Força de aperto ~220 lbs | Força de retenção ~560 lbs | Receptáculo QCWES1225-B
189513 | QCWESA1636-20S | Espessura da chapa 6–20 mm | Rosca: M3 x 0.5 (profundidade 6) | D=16 | L=21.5 | Força de aperto ~450 lbs | Força de retenção ~1120 lbs | Receptáculo QCWES1634-B

Mídia / Documentos
PDFs para download e guias de seleção disponíveis com dimensões e especificações detalhadas.

Especificações técnicas

• Família / modelo: QCWESA
• Função: bloqueio por esfera, retrátil, travamento 1/4 volta
• Material do corpo: aço inox 303
• Material do botão: aço inox 304
• Componentes internos (cunha, esferas, mola): aço inox
• Exemplos de força de aperto: até 450 lbs (varia por peça)
• Exemplos de força de retenção: até 1.120 lbs (varia por peça)
• Opções de rosca: M2 x 0.4 (profundidade 4), M3 x 0.5 (profundidade 6)
• Projetado para inserções/remoções frequentes sem ferramentas
• Destinado ao uso com receptáculos de bloqueio por esfera correspondentes (referenciados acima)
