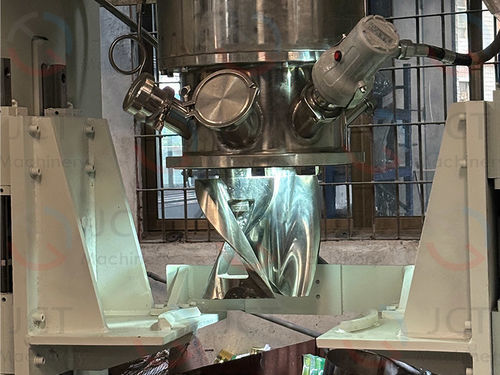

Malaxador-misturador planetário JCT VK series

verticalpara fundo de tanquede batelada

Visão geral
A série JCT VK de amassadeiras verticais destina-se a misturar materiais de alta viscosidade e baixa fluidez nos setores químico, alimentício, de novas energias e materiais avançados. As máquinas combinam cilindro vertical, lâminas em S com movimento planetário, camisa para aquecimento/resfriamento e opção de vácuo.

Resumo do produto
JCT Machinery fornece amassadeiras verticais com opções de material do cilindro (SS304/SS316 ou aço carbono), configurações de lâminas (ocas/sólidas), controlo PLC e acionamento por inversor. Funcionalidades configuráveis: camisa térmica, capacidade de vácuo e descarga inferior para minimizar resíduos.

Princípio de funcionamento
A amassadeira vertical mistura materiais num cilindro fechado por meio de lâminas em S dispostas verticalmente que giram de forma planetária. Pontos principais:

• Duas lâminas intercaladas giram a velocidades diferentes para produzir cisalhamento, compressão e dobra, garantindo mistura homogénea.
• A camisa permite vapor, óleo ou aquecimento elétrico para controlo térmico.
• A descarga inferior e a opção de vácuo permitem desgasificação eficiente e esvaziamento quase total.

Configuração

• 1. Corpo: cilindro de mistura vertical (SS304/SS316 ou aço carbono); superfícies de contacto com revestimentos opcionais; cilindro elevável.
• 2. Lâminas: lâminas em S (ocas ou sólidas), geralmente em aço inoxidável; eixo e vedações isolados do material.
• 3. Acionamento: motor com inversor de frequência + redutor para ampla gama de velocidades.
• 4. Aquecimento/Arrefecimento: opções elétrica, vapor ou banho de óleo na camisa.
• 5. Controlo: PLC para controlo automático de temperatura, tempo e velocidade; HMI opcional.
• 6. Segurança: proteção contra sobrecarga, paragem de emergência; rede periférica opcional.

Parâmetros

• JCT VK5 — Volume 2,5 L; lâmina central 2–20 rpm; lâmina rotativa 10,4–104 rpm; potência 0,75 kW.
• JCT VK60 — Volume 30 L; lâmina central 1,5–15 rpm; lâmina rotativa 6–56 rpm; potência 5,5 kW.
• JCT VK100 — Volume 50 L; lâmina central 1,4–14 rpm; lâmina rotativa 6,5–58 rpm; potência 7,5 kW.
• JCT VK200 — Volume 100 L; lâmina central 1,3–12 rpm; lâmina rotativa 6,7–49 rpm; potência 15 kW.
• JCT VK400 — Volume 200 L; lâmina central 1,1–11 rpm; lâmina rotativa 4,4–44 rpm; potência 45 kW.
• JCT VK800 — Volume 400 L; lâmina central 1–10 rpm; lâmina rotativa 3,7–37 rpm; potência 75 kW.

Vantagens

• Movimento tipo planetário que elimina zonas mortas e evita aderência às paredes.
• Eixo e vedações isolados reduzem risco de corrosão e contaminação.
• Capacidade de vácuo estável (até aprox. -0,1 MPa) para desgasificação.
• Camisa com controlador de temperatura assegura controlo térmico preciso.
• Configurações com múltiplos cilindros, descarga inferior e limpeza fácil para produção contínua.
• Adequado para materiais de muito alta viscosidade (>800.000 cps) e de baixa fluidez.
• Mistura em baixa velocidade preserva cadeias poliméricas e reduz riscos por torque excessivo.

Aplicações

• Compósito organossilícico
• Material polimérico médico
• Polímero reforçado com fibra de carbono
• Iniciação de material explosivo (requisitos específicos)
• Material de transferência térmica eletrónica
• Compósito com matriz cerâmica

Especificações técnicas

• Série: JCT VK (VK5 a VK800).
• Volumes: 2,5–400 L; tamanhos especiais personalizáveis.
• Materiais: SS304/SS316 ou aço carbono; opções de revestimento anti-desgaste/anti-aderente.
• Aquecimento: camisa elétrica, vapor ou óleo; controlo por PLC.
• Vácuo: operação em vácuo até aprox. -0,1 MPa.
• Controlo: PLC + VFD para automação.
• Segurança: proteções contra sobrecarga, paragem de emergência; opções antideflagrantes sob pedido.
• Personalização: configurações à medida disponíveis mediante pedido.
