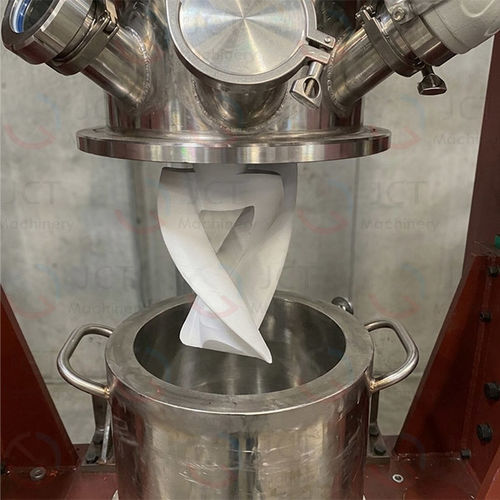

Misturador planetário VK series

verticalcontínuode batelada

Visão geral do produto
A amasadora vertical para materiais de interface térmica eletrônicos é uma solução de mistura inteligente desenvolvida pela JCT para compósitos termicamente condutivos de alta viscosidade e alto teor de sólidos. O equipamento é projetado para enfrentar viscosidades extremas, alta carga de preenchimento, sensibilidade à temperatura, remoção de bolhas, restrições quanto à contaminação metálica e requisitos de isolamento elétrico.

Descrição do material e do processo
Materiais termicamente condutivos para eletrônica são compósitos à base de polímero formados pela dispersão uniforme de cargas termocondutoras na matriz polimérica (ex.: borracha de silicone). Apresentam‑se como pastas, filmes, pads ou compostos sólidos e incluem graxas térmicas, pastas térmicas, materiais de mudança de fase, pads térmicos e isolantes termicamente condutivos. O desempenho térmico final depende da condutividade intrínseca do enchimento, do teor de enchimento e da dispersão uniforme.

Principais características

• Sistemas de acionamento e vedações posicionados inteiramente acima da zona de material para garantir isolamento físico e risco zero de contaminação metálica.
• Capaz de processar viscosidades extremamente altas — até 20.000.000 cP.
• Revestimentos opcionais ultra‑resistentes ao desgaste (carboneto de tungsténio (WC), PTFE, nitreto de silício) em pás e interior do tambor para resistir à abrasão de cargas duras preservando o isolamento elétrico.
• Ação de mistura planetária/pericêntrica elimina zonas mortas e garante dispersão uniforme e consistência do produto.
• Suporta elevado teor de sólidos (até 96%) para maximizar a condutividade térmica do produto final.
• Vários vasos de mistura intercambiáveis para rápida mudança, descarga fácil e limpeza eficiente.

Tabela de modelos (seleção)
Colunas: Modelo | Dimensão H*L*W (mm) | Peso | Tamanho interno do barril D*H (mm) | Volume total (L) | Volume útil (L) | Volume mínimo (L) | Potência (kW) | Velocidade da pá pericêntrica (rpm) | Velocidade da pá telecêntrica (rpm) | Velocidade de revolução (rpm) | Folga (mm) | Pressão absoluta de vácuo (kPa)
VK-10 | 2600*1600*1400 | 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

Vantagens

• Mistura sem solventes para compounding a baixa temperatura de materiais de alta viscosidade, reduzindo consumo de energia e emissões.
• Produtos finais com maior pureza e uniformidade comparados a outros sistemas.
• Mistura planetária que elimina zonas mortas e assegura dispersão homogênea dos enchimentos.
• Permite aumentar o teor de enchimento (até 96%) para melhorar a condutividade térmica.
• Alta eficiência de produção com múltiplos vasos e descarga/limpeza simples para fluxos em batelada ou contínuos.

Notas
Pacotes opcionais de desgasificação/alto vácuo e revestimentos resistentes ao desgaste personalizáveis estão disponíveis para evitar contaminação metálica e preservar as propriedades de isolamento elétrico. JCT fornece configurações adaptadas conforme os requisitos do processo.

Especificações técnicas

• Viscosidade máxima processável: até 20.000.000 cP.
• Designação da série: série VK (modelos VK‑10 a VK‑5000).
• Revestimentos de lâminas e tambor: carboneto de tungsténio (WC), PTFE (Teflon), nitreto de silício.
• Acionamentos e vedações em contacto com o material: posicionados acima da zona de material para risco zero de contaminação metálica.
• Pressão absoluta de vácuo atingível: tipicamente <1.5 kPa (dependente do modelo).
• Faixas de velocidade das pás (pericêntrica/telecêntrica/revolução) variam por modelo — ver tabela de modelos para faixas em rpm.
• Dimensões, pesos e potências variam por modelo (ver tabela).
• Projetado para compósitos termicamente condutivos com alto teor de sólidos (carga de enchimento até 96%).
