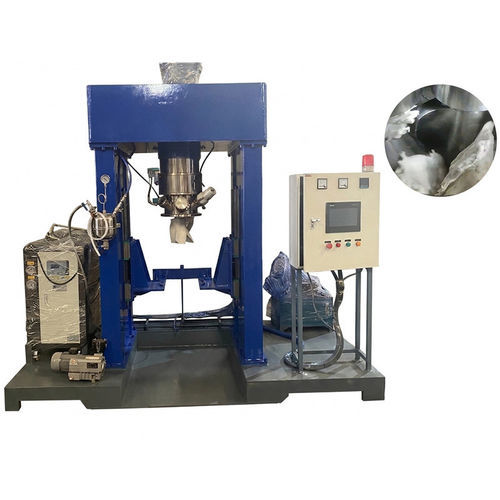

Misturador planetário VK series

verticalde bateladapara sólidos

Visão geral
A JCT fornece misturadores verticais para altas viscosidades, concebidos para o processamento de compósitos de matriz cerâmica (CMC), carbeto de silício e precursores de resina. O rolamento montado na parte superior evita o contacto metálico com o produto e previne fugas no eixo. As máquinas suportam desgaseificação a alto vácuo, revestimentos resistentes ao desgaste personalizáveis, controlo preciso da temperatura e amassamento planetário de alto binário. A série VK abrange capacidades de laboratório a produção industrial.

Detalhes do produto
Os compósitos de matriz cerâmica (CMC) são constituídos por uma matriz cerâmica reforçada com fibras, whiskers, plaquetas ou partículas de cerâmica, carbono ou metais refractários. Em rotas de metalurgia do pó para cerâmicas especiais, os pós da matriz são misturados com reforços e um ligante, prensados a frio ou a quente e sinterizados para obter o compósito final. O misturador vertical VK é projetado para homogeneizar compostos de ultra‑alta viscosidade minimizando contaminação e perda de material.

Principais funcionalidades

• Rolamento superior: elimina contaminação por metal e fugas no eixo
• Amassamento planetário de alto binário para materiais de viscosidade ultralta
• Desgaseificação e selagem a alto vácuo (press. abs. típ. <1,5 kPa)
• Revestimentos anti‑desgaste personalizáveis em pás e superfícies de contacto
• Controlo preciso da temperatura e descarga limpa
• Sem necessidade de dispersão em alta velocidade; ação planetária evita zonas mortas
• Gama de modelos para I&D e produção (volumes úteis ≈ 12 L a 3000 L)

Parâmetros — Misturador vertical para compósitos de matriz cerâmica (exemplos)
Cabeçalho: Modelo | Dimensões H*L*W (mm) | Peso | Tamanho interior do cilindro D*H (mm) | Volume total (L) | Volume útil (L) | Vol. min. (L) | Potência (kW) | Vel. lâmina pericêntrica (rpm) | Vel. lâmina telecêntrica (rpm) | Vel. revolução (rpm) | Folga (mm) | Press. abs. vácuo (kPa)
VK-10 | 2600*1600*1400 | 2,5t | 300*240 | 16,9 | 12 | 2 | 5,5 | 0~25 | 0~50 | 0~6 | 3±0,5 | <1,5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4,5±0,5 | <1,5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22,5 | 0~45 | 0~6 | 5,5±0,5 | <1,5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22,5 | 0~45 | 0~6 | 6±1 | <1,5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1,5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1,5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1,5

Vantagens

• Não depende de dispersão em alta velocidade — adequado para amassamento de ultra‑alta viscosidade
• Mistura planetária que elimina zonas mortas e aumenta a homogeneidade
• Ligação estrutural apertada nos materiais processados: resistência e tenacidade elevadas, baixa expansão térmica
• Alta eficiência de produção em toda a gama de modelos

Características / especificações

• Brand: JCT Machinery
• Série: VK series (VK-10, VK-100, VK-500, VK-1000, VK-2000, VK-3000, VK-5000)
• Aplicações: compósitos de matriz cerâmica, carbeto de silício, precursores de resina e materiais de alta pureza/alta viscosidade
• Intervalo de volumes: vol. totais ≈ 16,9 L a 5000 L; vol. úteis ≈ 12 L a 3000 L consoante o modelo
• Intervalo de potências: ≈ 5,5 kW (VK-10) a 110 kW (VK-5000)
• Velocidades de lâmina pericêntrica e telecêntrica ajustáveis por modelo
• Velocidade de revolução típica: 0~5 a 0~6 rpm
• Folga das lâminas ajustável: ≈ 3±0,5 mm a 9±1 mm
• Capacidade de desgaseificação a alto vácuo: pressão absoluta <1,5 kPa
• Destaques de design: rolamento superior, revestimentos anti‑desgaste personalizáveis, controlo preciso da temperatura, amassamento planetário de alto binário
