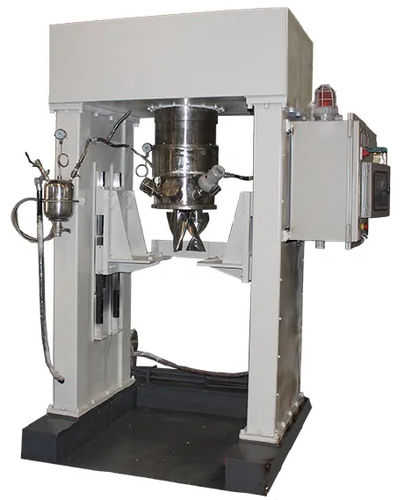

Misturador planetário VK series

verticalde bateladade líquido-sólido

Visão geral
As amassadeiras verticais JCT para compósitos resina‑fibra utilizam eixo de mistura suspenso na parte superior e ação planetária de lâmina dupla para proporcionar amassamento uniforme de resinas de alta viscosidade com elevados teores de fibra, minimizando a quebra das fibras. O projeto isola selos e rolamentos dinâmicos da zona de material para produção de alta pureza.

Capacidades e aplicações principais

• Processa fibras curtas (1–10 mm) com relação de massa de fibra superior a 50%.
• Processa fibras longas (30–50 mm) com relação de massa de fibra até 50%.
• Indicada para compósitos de matriz polimérica reforçados com fibra de vidro, carbono ou aramida; também aplicável a matrizes cerâmicas ou metálicas que exijam dispersão homogénea das fibras.

Detalhes do produto
Os compósitos fibra‑resina combinam uma matriz (resina, metal ou cerâmica) com uma fase de reforço por fibras para fornecer elevada resistência específica, módulo e estabilidade dimensional. A uniformidade da distribuição fibra‑matriz é crítica para a adesão interfacial e desempenho final da peça. A série VK fornece cisalhamento 3D controlado, inter‑peeling e compressão para umidificar e dispersar as fibras uniformemente, preservando o comprimento e a integridade das fibras. A capacidade de alto vácuo e o revestimento de controle térmico suportam desgasificação e processamento preciso de sistemas sensíveis à temperatura.

Parâmetros do equipamento (tabela)
Modelo | Dimensão H*L*W (mm) ; Peso ; Tamanho interno do barril D*H (mm) ; Volume total (L) ; Volume útil (L) ; Volume mínimo (L) ; Potência (kW) ; Velocidade lâmina pericêntrica (rpm) ; Velocidade lâmina telecêntrica (rpm) ; Velocidade de revolução (rpm) ; Folga (MM) ; Pressão absoluta de vácuo (kPa)
VK-10 | 2600*1600*1400 ; 2,5t ; 300*240 ; 16.9 ; 12 ; 2 ; 5,5 ; 0~25 ; 0~50 ; 0~6 ; 3±0,5 ; <1,5
VK-100 | 3200*2000*1600 ; 6t ; 600*480 ; 135 ; 100 ; 15 ; 22 ; 0~25 ; 0~50 ; 0~6 ; 4,5±0,5 ; <1,5
VK-500 | 4200*2500*2000 ; 12t ; 900*800 ; 500 ; 350 ; 60 ; 37 ; 0~22,5 ; 0~45 ; 0~6 ; 5,5±0,5 ; <1,5
VK-1000 | 5100*3000*2500 ; 24t ; 1200*1100 ; 1000 ; 600 ; 120 ; 45 ; 0~22,5 ; 0~45 ; 0~6 ; 6±1 ; <1,5
VK-2000 | 6000*4200*3000 ; 32t ; 1400*1300 ; 2000 ; 1200 ; 200 ; 55 ; 0~20 ; 0~40 ; 0~6 ; 7±1 ; <1,5
VK-3000 | 6500*4600*3400 ; 35t ; 1600*1500 ; 3000 ; 1800 ; 300 ; 75 ; 0~20 ; 0~40 ; 0~5 ; 8±1 ; <1,5
VK-5000 | 7300*5000*3600 ; 40t ; 1900*1800 ; 5000 ; 3000 ; 500 ; 110 ; 0~18 ; 0~36 ; 0~5 ; 9±1 ; <1,5

Vantagens de projeto

• Eixo agitador montado na parte superior: todas as vedações e rolamentos dinâmicos posicionados acima do recipiente, fora da zona de contato com o material, eliminando risco de contaminação ou entrada de partículas de desgaste na mistura — indicado para aplicações aeroespaciais e semicondutoras que exigem alta pureza.
• Trajetória de amassamento planetária: cisalhamento 3D e inter‑desprendimento gerados por lâminas que giram em seu próprio eixo enquanto orbitam o centro do recipiente, produzindo forças intensas de cisalhamento e compressão.
• Suave com as fibras: folgas e perfil de cisalhamento otimizados para molhar e dispersar completamente reduzindo significativamente a quebra de fibras.
• Alto vácuo e controlo térmico por jaqueta: remoção de bolhas e humidade; jaqueta para circulação de água fria/quente ou óleo para controlo preciso da temperatura.

Características / especificações técnicas

• Série: VK series (VK-10 a VK-5000).
• Eixo de mistura suspenso superior; todas as vedações e rolamentos dinâmicos fora da zona de material.
• Configuração de lâmina dupla planetária proporcionando cisalhamento 3D e amassamento completo.
• Projetado para resinas de alta viscosidade com elevadas cargas de fibra, minimizando dano às fibras.
• Capacidade de vácuo: pressão absoluta típica < 1,5 kPa; operação possível até aproximadamente -0,098 MPa.
• Vaso com jaqueta para controlo preciso de temperatura.
• Folgas, faixas de velocidade e potências variam por modelo (ver tabela).
