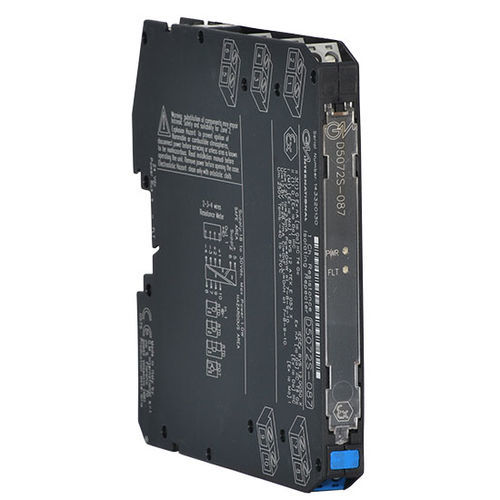

Repetidor de corrente D5072D-087

SIL 2para áreas perigosas

O Repetidor de Resistência D5072-087 aceita um sensor de resistência/RTD ou potenciómetro transmissor, localizado em Área Perigosa, e repete a resistência, com isolamento, para Área Segura, adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 22/3/4 fios res./RTD ou entrada de potenciómetroDetecção de falhas de queimaParâmetros de funcionamento totalmente programáveisAlta precisãoIsolamento de três portas, entrada/saída/fornecimentoAlta densidade, dois canais por unidadeDados técnicosVoltagem de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente37 mA a 24 Vdc com corrente de excitação de 1 mA, típica.Dissipação de energia0,9 W @ 24 Vdc com corrente de excitação de 1 mA, típica.Tipo de entradaResistência de 2-3 fios ou 2 potenciómetros de transmissão.Tempo de integraçãode 50 ms a 500 ms.Gama de entrada0 a 4 kΩ.Corrente de medição RTD≤ 0,15 mA.Tipo de saídaResistência de 2-3 fiosCaracterística de transferênciaLinear, escalonada ou personalizada.Tempo de resposta10 a 90 % passo: ≤ 10,0 ms (lento), ≤ 1,2 ms (rápido).Faixa de saída0 a 400 Ω.Corrente de excitação0,1 a 10 mA.Tipo de falhaQueimadura / Falha interna. A saída reflecte a condição de falha através do forçamento do valor em escala alta (450 Ω). A condição de falha também é sinalizada através do BUS e do LED vermelho no painel frontal.Desempenho da entrada para a saídaRef. CondiçõesFonte de alimentação de 24 V, temperatura ambiente de 23 ± 1 °C, modo de integração lenta, configuração de 3 fios para RTD, faixa de entrada/saída de 10 a 400 Ω.Precisão de calibração e linearidade≤ 200 mΩ típico (corrente de excitação ≥ 1 mA); ≤ 300 mΩ típico (0,5 mA ≤ influência da temperatura da corrente de excitação± 20 mΩ/°C, típico (corrente de excitação ≥ 1 mA).IsolamentoTensão de testeI.S. Entrada/Saída 2,5 kV; I.S. Entrada/Suprimento 2.5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °CLimites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não produz faíscas.Parâmetros de segurançaUo = 7,2 V, Io = 16 mA, Po = 27 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH nos terminais 7-8-9, 10-11-12. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN de 35 mm, com ou sem barramento de alimentação.Peso cerca de 135 gConexãopor blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 2Certificações:Certificados ATEX, IECEx, EMC, Ex, Marítimo, Metrológico, SIL disponíveis (ver links de documentação).
