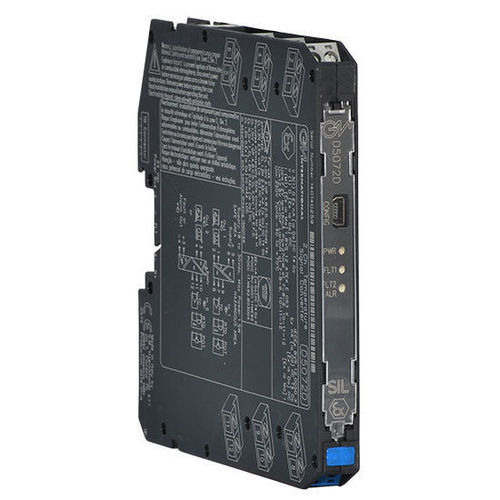

Conversor de sinal regulador de temperatura D5072D

para trilho DINpara sensor RTDmultifuncional

O conversor de temperatura multifuncional D5072D aceita um sinal CC de baixo nível de um sensor de milivolt, termopar ou resistência/RTD de 2-3-4 fios ou potenciômetro de transmissão, localizado em uma área perigosa, e converte, com isolamento, o sinal para acionar uma carga em uma área segura, adequado para aplicações que exigem nível SIL 2 em sistemas relacionados à segurança para indústrias de alto risco. O sinal de saída pode ser direto ou inverso. A saída Modbus RTU RS-485 está disponível no conector do barramento. A compensação de junção fria pode ser programada como Interna: fornecida por um sensor PT1000 interno; Fixa: para um valor de temperatura personalizável pelo usuário; Externa remota: RTD externo colocado longe, em uma placa terminal de suporte; Externa local: RTD externo colocado perto do bloco terminal do módulo; Outro: conectando o RTD de compensação a um dos dois canais. Para o módulo D5072D: a função duplicadora fornece duas saídas independentes a partir de uma única entrada. A função de saída pode ser configurada como: somador, subtrator, seletor baixo/alto. Os módulos são fornecidos com uma função de alarme, disponível através da saída photoMOS. - SIL 2 / SC 3 - Entrada da Zona 0/Div. 1 - Instalação na Zona 2/Div. 2 - Entrada mV, TC, res. 2/3/4 fios/RTD ou potenciômetro - Saída duplicação/inversão/escalonamento/personalizada - CJC selecionável: PT1000 interno, RTD externo ou fixo - Monitor de falha de sensor/burnout/interno/cjc - Saída de alarme com pontos de disparo configuráveis pelo usuário - Modbus RTU RS-485 para monitoramento e configuração - Parâmetros de operação totalmente programáveis - Conversor A/D controlado por µP de alta precisão - Isolamento de três portas, Entrada/Saída/Alimentação - Alta densidade, dois canais por unidade Especificações técnicas Fonte de alimentação - Tensão: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversa - Consumo de corrente: 50 mA @ 24 Vdc com 20 mA de saída, típico. - Dissipação de potência: 1,0 W @ 24 Vdc com 20 mA de saída, típico. Entrada - Tipo: Milivolt, termopar, RTD de 2-3-4 fios ou potenciômetro de transmissão de 3 fios. Consulte o Manual de Instruções para mais detalhes. - Tempo de integração: de 50 ms a 500 ms. - Faixa de entrada: ±500 mV (TC/mV), 0-4 kΩ (RTD/res), até 10 kΩ (pot). - Compensação de junção de referência de termopar: programável: Pt1000 interno, fixo, externo ou remoto. Saída - Tipo: Totalmente personalizável de 0/4 a 20 mA, em modo de fonte de carga máx. 300 Ω, corrente limitada a 24 mA. Consulte o Manual de Instruções para mais detalhes. - Característica de transferência: linear, direta ou inversa em todos os sensores de entrada. Interface Modbus - Tipo: Modbus RTU RS-485 até 115,2 kbps para monitoramento/configuração/controle. Desempenho de entrada - Condições de referência: fornecimento de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C, modo de integração lenta, configuração de 3/4 fios para RTD. - Precisão de calibração e linearidade: consulte o Manual de Instruções. - Influência da temperatura: consulte o Manual de Instruções. - Precisão da compensação de junção de referência: ≤ ±3 °C (CJC interno), ≤ ±1,5°C (CJC externo local), de acordo com RTD (CJC externo remoto). Consulte o Manual de Instruções. Desempenho de saída - Condições de referência: fornecimento de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C, modo de integração lenta, configuração de 3/4 fios para RTD. - Precisão de calibração: ≤ ± 10 µA - Erro de linearidade: ≤ ± 10 µA. - Influência da temperatura: ≤ ± 2 µA/°C Isolamento - Tensão de teste: I.S. Entrada/Saída 2,5 kV; I.S. Entrada/Alimentação 2,5 kV; I.S. Entrada/I.S. Entrada 500 V; Saída/Alimentação 500 V; Saída/Saída 500 V. Condições ambientais - Temperatura de operação: limites de temperatura –40 a +70 ° - Temperatura de armazenamento: limites de temperatura –45 a +80 °C. Descrição de segurança - Equipamento: Aparelhos associados e equipamentos elétricos à prova de faísca. - Parâmetros de segurança: Uo = 7,2 V, Io = 16 mA, Po = 27 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH nos terminais 7-8-9, 10-11-12. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C. Montagem - Tipo: Trilho DIN de 35 mm, com ou sem Barramento de Alimentação ou em placa terminal personalizada. - Peso: cerca de 135 g - Conexão: por blocos de terminais de parafuso desconectáveis plugáveis polarizados para acomodar terminações de até 2,5 mm² (13 AWG). - Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm. - Status: ATIVO - Canais: 2
