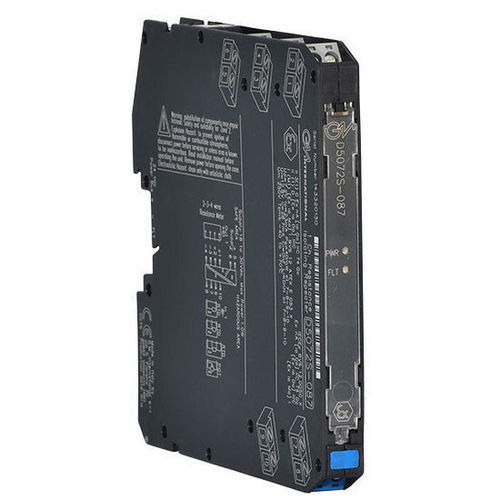

Repetidor de corrente D5072S-087

para trilho DIN

I.S. Repetidor de Resistência SIL2O Repetidor de Resistência D5072-087 aceita um sensor de resistência/RTD ou potenciómetro transmissor, localizado em Área Perigosa, e repete a resistência, com isolamento, para Área Segura, adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 22/3/4-resistência de fio/RTD ou entrada de potenciómetroDetecção de falhas de queimaParâmetros de funcionamento totalmente programáveisAlta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeAbastecimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente35 mA @ 24 Vdc com corrente de excitação de 1 mA, típica.Dissipação de energia0,85 W @ 24 Vdc com corrente de excitação de 1 mA, típica.Tipo de entrada2-3-4 resistência de fio ou 2 potenciómetros de transmissão.Tempo de integraçãode 50 ms a 500 ms.Gama de entrada0 a 4 kΩ.Corrente de medição RTD≤ 0,15 mA.Tipo de saída2-3-4 resistência do fio.Caraterística de transferêncialinear, escalonada ou personalizada.Tempo de resposta10 a 90 % passo: ≤ 10,0 ms (lento), ≤ 1,2 ms (rápido).Faixa de saída0 a 400 Ω.Corrente de excitação0,1 a 10 mA.Tipo de falhaBurnout / falha interna. A saída reflecte a condição de falha através do forçamento do valor em escala alta (450 Ω). A condição de falha também é sinalizada através do BUS e do LED vermelho no painel frontal.Desempenho da entrada para a saídaRef. CondiçõesFonte de 24 V, temperatura ambiente de 23 ± 1 ° C, modo de integração lenta, configuração de 4 fios para RTD, faixa de entrada / saída de 10 a 400 Ω.Precisão de calibração e linearidade≤ 200 mΩ típico (corrente de excitação ≥ 1 mA); ≤ 300 mΩ típico (0.5 mA ≤ influência da temperatura da corrente de excitação± 20 mΩ/°C, típica (corrente de excitação ≥ 1 mA).IsolamentoTensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °CLimites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não ignífugo.Parâmetros de segurançaUo = 7,2 V, Io = 23 mA, Po = 40 mW, Ui = 12.8 V, Ci = 0 nF, Li = 0 nH nos terminais 7-8-9-10.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação.Pesocerca de 130 gConexãoPor blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Status: ACTIVECanais: 1Especificações Técnicas / Caraterísticas:Certificação SIL 2 / SC 3Entrada a partir da Zona 0/Div. 1Instalação na Zona 2/Div. 22/3/4 fios de resistência/RTD ou entrada de potenciómetroDetecção de falhas de queimaParâmetros de funcionamento totalmente programáveisAlta precisãoIsolamento de três portas: Entrada/Saída/AbastecimentoAlta densidade: dois canais por unidadeVoltagem: 24 Vdc nom (18 a 30 Vdc)Consumo de corrente: 35 mA @ 24 VdcDissipação de potência: 0.85 W @ 24 VdcFaixa de entrada: 0 a 4 kΩFaixa de saída: 0 a 400 ΩTemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: cerca de 130 gDimensões: 12.5 x 123 x 120 mm
