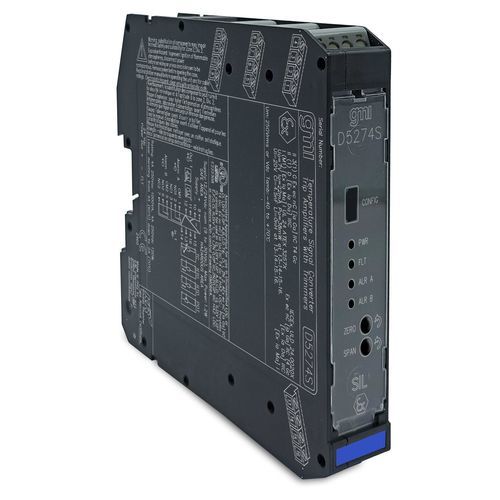

Amplificador de sinal D5274S

de potênciade correntede tensão

I.S. SIL2 Temp. O conversor de temperatura e amplificador de disparo D5274 aceita um sinal de corrente contínua de baixo nível de sensores de milivolt/termopar ou resistência/RTD de 2-3-4 fios ou potenciómetro, localizados em áreas perigosas, e converte, com isolamento, o sinal para acionar uma carga de área segura, adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. O sinal de saída pode ser direto ou invertido. Os trimmers frontais permitem um ajuste fácil da corrente de zero e de amplitude. A compensação da junção fria pode ser programada como automática, utilizando um sensor de temperatura interno ou externo, ou fixada num valor de temperatura personalizável pelo utilizador. O D5274S oferece dois amplificadores de disparo independentes através de dois relés de saída SPDT, cujos limiares são totalmente programáveis. A gama alargada da fonte de alimentação garante a funcionalidade a 24 Vdc, bem como a 12 Vdc de tensão nominal.SIL 2 / SC 3 (pendente)Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2mV, TC, 2/3/4wire res./Dois amplificadores de disparo independentes (contactos de relé SPDT)Inversão/escalonamento/saída personalizadaCJC selecionável: PT1000 interno, RTD externo ou fixoMonitorização de falhas de combustãoSaída de alarme com pontos de disparo configuráveis pelo utilizadorTrimmers de corrente de saída zero/espaçoFonte de alimentação estendida para tensão nominal de 12/24 VdcParâmetros de funcionamento totalmente programáveisConversor A/D controlado por µP de alta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoEspecificações técnicas:Alimentação: 12/24 Vdc nominal (9 a 30 Vdc), protegida contra polaridade inversa. Consumo de corrente: 45 mA @ 24 Vdc com saída de 20 mA e relés energizados, típico. Dissipação de energia: 1.0 W @ 24 Vdc com saída de 20 mA em carga de 250Ω e relés energizados, típico.Entrada: Milivolt/termopar, resistência/RTD de 2-3-4 fios ou potenciómetro de 3 fios. Faixa de entrada: ±500 mV (mV), 0-5 kΩ (res), até 10 kΩ (pot). Tempo de resposta: 1 s.Saída: Corrente 0/4 a 20 mA. Resistência de carga máxima: 300 Ω. Tensão máxima de saída: 30 V. Tensão de saída mínima: 15 V. Corrente de curto-circuito: 24 mA, típica. Caraterística de transferência: linear, direta ou inversa em todos os sensores de entrada. Dois trimmers frontais para calibração independente de zero/span.Alarme: Dois contactos de relé SPDT sem tensão. Gama de pontos de disparo dentro dos limites nominais do sensor de entrada. Classificação dos contactos: 4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (carga resistiva). Desclassificação linear de 4 A (60 °C) até 2 A (70 °C): A falha pode ser emitida em caso de queima do sensor de entrada. Tempo de resposta: 1 s. Sinalização de falha: barramento de falha comum, contactos de alarme, corrente de saída.Desempenho de entrada: Ref. Condições: alimentação 24 Vdc, carga 250 Ω, 23 ± 1 °C Tamb. Precisão da linearidade: ≤ ±25 μV (mV), ±0,25 Ω (res), ±0,05% (pot). Exatidão da calibração: ≤ ±40 μV (mV), ±0,5 Ω (res). Influência da temperatura: ≤ ±10 μV (mV), ±0,2 Ω (res), ±0,02% (pot).Desempenho de saída: Ref. Condições: alimentação de 24 Vdc, carga de 250 Ω, 23 ± 1 °C Tamb. Precisão de linearidade: ≤ ±10 μA. Precisão de calibração: ≤ ±10 μA. Influência da temperatura: ≤ ±1 μA. Isolamento: Tensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/Alarms 2,5 kV; Out/Supply 500V; Out/Alarms 1,5 kV; Alarms/Supply 1,5 kV; Alarms/Alarms 1,5 kV.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Descrição de segurança: Aparelhos associados e equipamentos eléctricos que não produzem faíscas. Parâmetros de segurança: Uo = 7 V, Io = 22 mA, Po = 38 mW nos terminais 13-14-15-16. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de energia. Peso: cerca de 195 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
