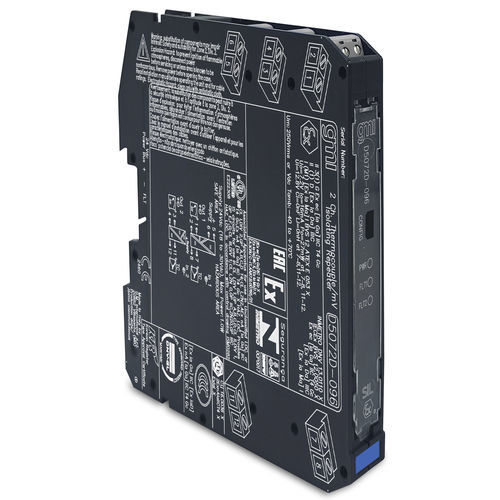

Repetidor de corrente D5072S-096

para trilho DIN

I.S. Repetidor de Termopar/mV SIL2O Repetidor de Termopar/mV D5072-096 aceita um sinal dc de baixo nível de um sensor de milivolt ou termopar, localizado na Área Perigosa, e repete, com isolamento, o sinal para a Área Segura, adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Para o módulo D5072D-096: a função de duplicador fornece duas saídas independentes a partir de uma única entrada.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2mV ou entrada de termoparDuplicação de saídaParâmetros de funcionamento totalmente programáveisConversor A/D controlado por µP de alta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeEspecificações técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa; Consumo de corrente: 30 mA @ 24 Vdc, típico; Dissipação de energia: 0.6 W @ 24 Vdc, típico.Entrada: Milivolt ou qualquer tipo de termopar dentro da gama de entrada; Tempo de integração: 75 ms (rápido), 375 ms (lento), selecionável pelo utilizador; Gama de entrada: -10 a +100 mV; Corrente de queima do termopar: ≤ 50 µA.Saída: Milivolt; Caraterística de transferência: linear; Tempo de resposta: ≤ 20 ms (passo de 10 a 90 %); Gama de saída: -10 a +100 mV.Falha: A saída reflecte a condição de burnout/falha interna através do forçamento do valor em escala alta (+110 mV). A condição de falha também é sinalizada através de BUS e LED vermelho no painel frontal.Desempenho de entrada: Ref. Condições: alimentação de 24 V, temperatura ambiente de 23 ± 1 °C, modo de integração lenta; Precisão de calibração e linearidade: ≤ ± 10 µV; Influência da temperatura: ≤ ± 3 µV/°C, típica.Desempenho de saída: Ref. Condições: alimentação de 24 V, temperatura ambiente de 23 ± 1 °C, modo de integração lenta; exatidão da calibração e linearidade: ≤ ± 10 µA; influência da temperatura: ≤ ± 3 µV/°C, típico.Isolamento: Tensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientais: Temperatura de operação: -40 a +70 °C; Temperatura de armazenamento: -45 a +80 °C.Descrição de segurança: Equipamento: Aparelhos associados e equipamentos eléctricos que não produzem faíscas; Parâmetros de segurança: Uo = 7,2 V, Io = 23 mA, Po = 40 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH nos terminais 7-8-9-10.Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação; Peso: cerca de 130 g; Conexão: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações de até 2,5 mm² (13 AWG); Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
