Conversor de sinal regulador de temperatura D5072S

para trilho DINSIL 3para sensor RTD

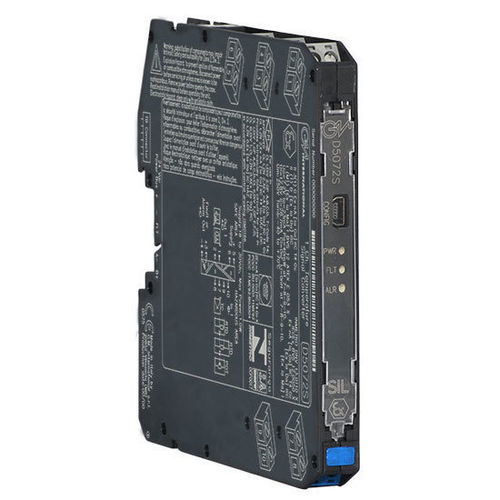

I.S. SIL2 Multifunction Temperature ConverterO conversor multifuncional de temperatura D5072 aceita um sinal de corrente contínua de baixo nível proveniente de um milivolt, termopar ou resistência/RTD de 2-3-4 fios ou sensor de potenciómetro transmissor, localizado em área perigosa, e converte, com isolamento, o sinal para acionar uma carga de área segura, adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. O sinal de saída pode ser direto ou invertido. A saída Modbus RTU RS-485 está disponível no conetor Bus. A compensação da junção a frio pode ser programada como Interna: fornecida por um sensor PT1000 interno; Fixa: para um valor de temperatura personalizável pelo utilizador; Remota externa: RTD externa colocada longe, numa placa de terminais de suporte; Local externa: RTD externa colocada perto do bloco de terminais do módulo; Outra: ligar a RTD de compensação a um dos dois canais. Para o módulo D5072D: a função de duplicador fornece duas saídas independentes a partir de uma única entrada. A função de saída pode ser configurada como: Somador, subtrator, seletor baixo/alto. Os módulos são fornecidos com a função de alarme, que está disponível através da saída photoMOS.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2mV, TC, 2/3/4wire res./RTD ou entrada de potenciómetroDuplicação/inversão/escala/saída personalizadaSelectable CJC: pT1000 interno, RTD externo ou fixoMonitorização de avarias do sensor de queima/interno/cjc/inSaída de alarme com pontos de disparo configuráveis pelo utilizadorModbus RTU RS-485 para monitorização e configuraçãoParâmetros de funcionamento totalmente programáveisConversor A/D controlado por µP de elevada precisãoIsolamento de três portas, entrada/saída/alimentaçãoAlta densidade, dois canais por unidadeSuprimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegido contra polaridade inversaConsumo de corrente42 mA a 24 Vdc com saída de 20 mA, típico.Dissipação de energia0,9 W @ 24 Vdc com saída de 20 mA, típica.Tipo de entradaMilivolt, termopar, RTD de 2-3-4 fios ou potenciómetro de transmissão de 3 fios. Consulte o Manual de Instruções para obter mais detalhes.Tempo de integração de 50 ms a 500 ms.Faixa de entrada±500 mV (TC/mV), 0-4 kΩ (RTD/res), até 10 kΩ (pot).Compensação da junção de referência do termoparprogramável: Pt1000 interno, fixo, externo ou remoto.Tipo de saídaTotalmente personalizável 0/4 a 20 mA, no máx. 300 Ω, modo de fonte de carga, corrente limitada a 24 mA. Consulte o Manual de Instruções para obter mais detalhes.Caraterística de transferênciaLinear, direta ou inversa em todos os sensores de entrada.Interface ModbusTipoModbus RTU RS-485 até 115,2 kbps para monitorização/configuração/controlo.Desempenho de entradaRef. CondiçõesFonte de alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C, modo de integração lenta, configuração de 3/4 fios para RTD.Exatidão da calibração e linearidadeReferir-se ao Manual de Instruções.Influência da temperaturaReferir-se ao Manual de Instruções.Exatidão da compensação da junção de referência≤ ±3 °C (CJC interno), ≤ ±1,5 °C (CJC local externo), de acordo com RTD (CJC remoto externo). Consulte o Manual de Instruções.Desempenho de saídaRef. CondiçõesFonte de alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C, modo de integração lenta, configuração de 3/4 fios para RTD.Exatidão da calibração≤ ± 10 µALerro de linearidade≤ ± 10 µA.Influência da temperatura≤ ± 2 µA/°CIsolaçãoTensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não produza faíscas.Parâmetros de segurançaUo = 7,2 V, Io = 23 mA, Po = 40 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH nos terminais 7-8-9-10.MontagemTipo de carril DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada.Peso Peso cerca de 130 gConexão por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações de até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Status: ACTIVECanais: 1Especificações Técnicas / Caraterísticas:Certificado SIL 2 / SC 3Entrada: mV, TC, RTD de 2/3/4 fios, potenciómetroSaída: 0/4 a 20 mA, personalizávelInterface Modbus RTU RS-485Conversor A/D de alta precisão, controlado por µPIsolamento de três portasTemperatura de funcionamento: -40 a +70 °CMontagem em carril DINDimensões: 12.5 x 123 x 120 mmPeso: cerca de 130 g
