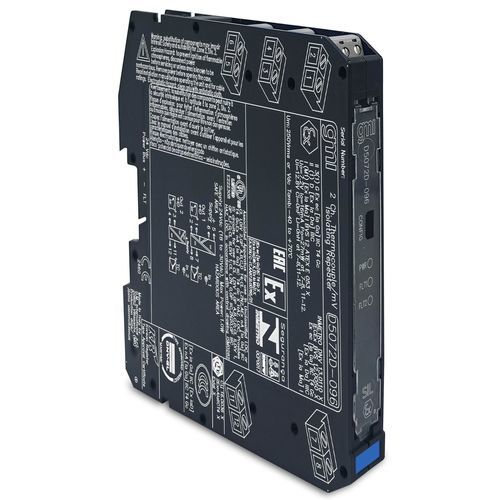

Repetidor para trilho DIN D5072D-096

I.S. SIL2 Repetidor Termopar/mVO Repetidor Termopar/mV D5072-096 aceita um sinal dc de baixo nível de um sensor de milivolt ou termopar, localizado em Área Perigosa, e repete, com isolamento, o sinal para a Área Segura, adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Para o módulo D5072D-096: a função de duplicador fornece duas saídas independentes a partir de uma única entrada.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2mV ou entrada de termoparDuplicação de saídaParâmetros de funcionamento totalmente programáveisAlta precisão, conversor A/D controlado por µPIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeTensão de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente35 mA @ 24 Vdc, típico.Dissipação de energia0,85 W @ 24 Vdc, típico.Tipo de entradaMillivolt ou qualquer tipo de termopar dentro da gama de entrada.Tempo de integração75 ms (rápido), 375 ms (lento), selecionável pelo utilizador.Gama de entrada-10 a +100 mV.Corrente de queima do termopar≤ 50 µA.Tipo de saídaMillivolt.Caraterística de transferêncialinear.Tempo de resposta≤ 20 ms (passo de 10 a 90 %).Gama de saída-10 a +100 mV.Tipo de falhaA saída reflecte a condição de burnout/falha interna através de forçamento de valor de escala elevada (+110 mV). A condição de falha também é sinalizada através do BUS e do LED vermelho no painel frontal.Desempenho de entradaCondições de ref. Condições24 V de alimentação, 23 ± 1 °C de temperatura ambiente, modo de integração lenta.Precisão de calibração e linearidade≤ ± 10 µV.Influência da temperatura≤ ± 3 µV/°C, típica.Desempenho de saídaRef. Condições Alimentação de 24 V, temperatura ambiente de 23 ± 1 °C, modo de integração lenta.Exatidão da calibração e linearidade≤ ± 10 µVInfluência da temp.≤ ± 3 µV/°C, típica.IsolamentoTensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico que não provoque faíscas.Parâmetros de segurançaUo = 7,2 V, Io = 16 mA, Po = 27 mW, Ui = 12,8 V, Ci = 0 nF, Li = 0 nH nos terminais 7-8-9, 10-11-12. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN de 35 mm, com ou sem barramento de alimentação.Peso cerca de 135 gConexãopor blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 2Especificações Técnicas / Caraterísticas:SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2mV ou entrada de termoparDuplicação de saídaParâmetros de funcionamento totalmente programáveisAlta Precisão, conversor A/D controlado por µPIsolação de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeTensão: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de Corrente: 35 mA @ 24 Vdc, típicoDissipação de energia: 0.85 W @ 24 Vdc, típicoFaixa de entrada: -10 a +100 mVOaixa de saída: -10 a +100 mVOperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: cerca de 135 gDimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm
