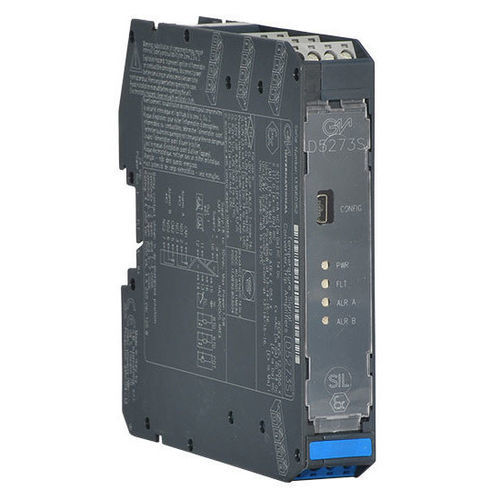

Amplificador de sinal D5273S

de potênciade correntede tensão

I.S. SIL2 Temperature Converter & Trip AmplifierO conversor de temperatura e amplificador de disparo D5273 aceita um sinal de corrente contínua de baixo nível de milivolt, termopar ou RTD de 2-3-4 fios ou sensores de potenciómetro de transmissão, localizados em áreas perigosas, e converte, com isolamento, o sinal para acionar uma carga de área segura, adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. O sinal de saída pode ser direto ou invertido. A saída Modbus RTU RS-485 está disponível no conetor Bus. A compensação da junção fria pode ser programada como Interna: fornecida por um sensor PT1000 interno; Fixa: para um valor de temperatura personalizável pelo utilizador; Remota externa: RTD externa colocada longe, numa placa de terminais de suporte; Local externa: RTD externa colocada perto do bloco de terminais do módulo. O D5273S oferece dois amplificadores de disparo independentes através de dois relés de saída SPDT.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2mV, TC, 2/3/4 fios res./Dois amplificadores de disparo independentes (contactos de relé SPDT)Inversão/escalonamento/saída personalizadaCJC selecionável: PT1000 interno, RTD externo ou fixoMonitorização de falhas do sensor de queima/interno/cjc/inSaída de alarme com pontos de disparo configuráveis pelo utilizadorModbus RTU RS-485 para monitorização e configuraçãoParâmetros de funcionamento totalmente programáveisConversor A/D controlado por µP de alta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoEspecificações técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversa. Consumo de corrente: 72 mA @ 24 Vdc com saída de 20 mA e relés energizados, típico. Dissipação de energia: 1.7 W @ 24 Vdc com saída de 20 mA e relés energizados, típico.Entrada: Milivolt, termopar, RTD de 2-3-4 fios ou potenciómetro de transmissão de 3 fios. Tempo de integração: 50 ms a 500 ms. Gama de entrada: -500 a +500 mV para TC/mV, 0-4 kΩ para resistência.Saída: 0/4 a 20 mA, no máx. 300 Ω de carga, corrente limitada a 24 mA. Caraterística de transferência: linear, direta ou inversa em todos os sensores de entrada.Alarme: Faixa do ponto de disparo: dentro dos limites nominais do sensor de entrada. Saída: dois contactos de relé SPDT sem tensão. Classificação dos contactos: 4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (carga resistiva).Interface Modbus: Modbus RTU RS-485 até 115,2 kbps para monitorização/configuração/controlo.Desempenho de entrada: Ref. Condições: alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C, velocidade de integração lenta, configuração de 4 fios para RTD. Precisão de calibração e linearidade: consulte o Manual de Instruções. Influência da temperatura: ≤ ± 2 µV em mV/Tc, ± 20 mΩ em RTD (≤ 300 Ω @ 0°C) ou ± 200 mΩ em RTD (> 300 Ω @ 0°C), ± 0,02 % em pot. para uma variação de 1 °C. Precisão da compensação da junção de referência: ≤ ±3 °C (CJC interno), ≤ ±1,5 °C (CJC local externo), de acordo com a RTD (CJC remoto externo).Desempenho de saída: Ref. Condições: alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C, velocidade de integração lenta, configuração de 4 fios para RTD. Precisão de calibração: ≤ ± 10 µA. Exatidão da linearidade: ≤ ± 10 µA. Influência da temperatura: ≤ ± 2 µA/°C. Isolamento: Tensão de teste: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/Alarms 2,5 kV; Out/Supply 500V; Out/Alarms 1,5 kV; Alarms/Supply 1,5 kV; Alarms/Alarms 1,5 kV.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Descrição de segurança: Equipamento: Aparelhos associados e equipamentos eléctricos não faíscantes. Parâmetros de segurança: Uo = 7,2 V, Io = 23 mA, Po = 40 mW nos terminais 13-14-15-16. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de energia. Peso: cerca de 195 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
