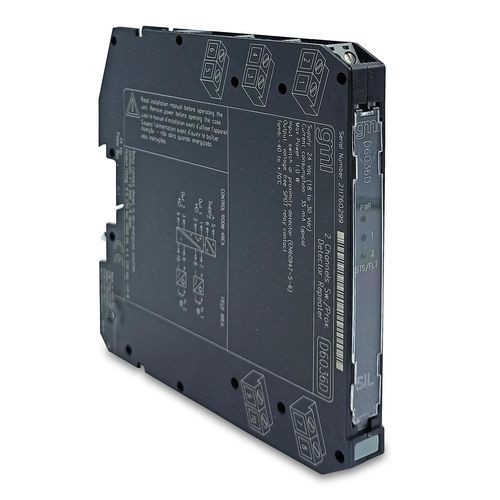

Repetidor de corrente D6036D

para trilho DIN

Repetidor de saída de relé de interrutor/proximidade SIL2O repetidor de interrutor/detetor de proximidade D6036 é um módulo adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade e repete o estado de entrada para um contacto de relé. O circuito de deteção de falhas selecionável está disponível para sensores de proximidade ou interruptores equipados com resistências de fim de linha. Se necessário, a saída também pode ser invertida.SIL 2 / SC 3Saída de relé de alta tensão/correnteDetecção de campo de circuito aberto e curto-circuitoProgramabilidade de campo por interrutor DIPIsolamento de três portas, entrada/saída/alimentaçãoAlta densidade, dois canais por unidadeEspecificações técnicas:Tensão de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente35 mA @ 24 Vdc com entrada em curto-circuito e relé energizado, típico.Dissipação de energia0,85 W @ 24 Vdc com entrada em curto-circuito e relé energizado, típico.EntradaNíveis de corrente de comutação de entradaON ≥ 2,1 mA, OFF ≤ 1,2 mA.Níveis de corrente de falhafalha aberta ≤ 0,2 mA, falha curta ≥ 6,8 mA.Fonte equivalente de entrada8 V 1 kΩ típico (8 V sem carga, 8 mA curto).Tipo de saídaContato de relé SPST sem tensão.Material do contactoLiga de Ag (sem Cd), banhada a ouro.Classificação do contacto4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (carga resistiva).Corrente mínima de comutação do contacto1 mA.Capacidade de interrupção de carga DC e ACreferir-se ao Manual de Instruções.Vida mecânica / eléctrica5 * 10⁶ / 3 * 10⁴ operação, típica.Tempo de operação / liberação8 / 4 ms, típico.Resposta de frequência10 Hz máximo.IsolamentoTensão de testeI.S. In/Out 1.5 kV; I.S. In/Supply 1,5 kV; I.S. In/ I.S In 500 V; Out/Supply 1,5 kV; Out/Out 1,5 kV.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não faíscante.Parâmetros de segurançaUo = 10,5 V, Io = 22 mA, Po = 56 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação.Peso cerca de 135 g.Ligaçãopor blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 2Certificações:EMC: D5000/D6000 EAC Declaração de Conformidade EMC (Comunidade Euroasiática, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0635 Resumo do Certificado SIL (Internacional, TUV IT 25 SIL 0635, TUV_SUD, 2025-09-19)
