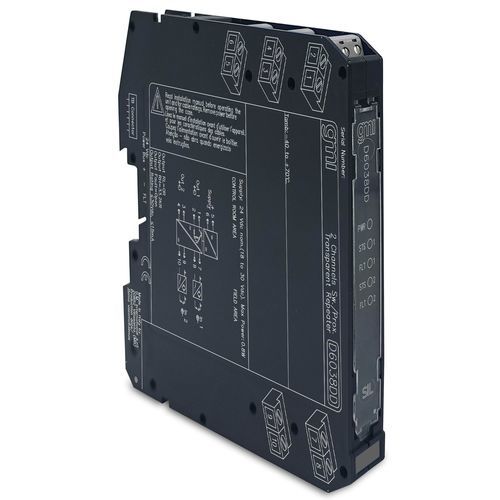

Repetidor de corrente D6038DD

para trilho DINuniversal

O repetidor de interrutor/detetor de proximidade D6038 é um módulo adequado para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade e repete o estado de entrada para a saída. A porta de saída pode assumir dois valores de impedância diferentes (RL ou RH) ou pode abrir completamente. A saída do módulo repete o estado de entrada de acordo com a seguinte correspondência: estado de entrada baixo -> RL, estado de entrada alto -> RH. Em alternativa, a saída pode ser configurada para inverter o estado de entrada. Em ambos os casos, a saída abre se ocorrer alguma falha (aberto ou curto-circuito) na entrada correspondente.SIL 3 / SC 3Detecção de campo aberto e curto-circuitoEspelhamento universal de falha de campo para PLC DITrês portas de isolamento, Entrada/Saída/AbastecimentoProgramabilidade no campo por DIP SwitchAlta Densidade, dois canais por unidadeEspecificações Técnicas:Alimentação: 24 Vdc nom. (18 a 30 Vdc), protegida contra polaridade inversa. Consumo de corrente: 30 mA @ 24 Vdc, típico. Dissipação de energia: 1.0 W @ 24 Vdc, típico.Entrada: Níveis de corrente de comutação: ON ≥ 2,1 mA, OFF ≤ 1,2 mA. Falha aberta: Corrente ≤ 0,05 mA. Falha de curto-circuito: Resistência ≤ 100 Ω. Sem falha: Corrente ≥ 0,35 mA e resistência ≥ 360 Ω. Fonte equivalente de entrada: 8 V 1 kΩ típico (8 V sem carga, 8 mA em curto).Saída: Relés de estado sólido SPST sem tensão, com resistências em série (RL) e em paralelo (RH-RL), tolerância de ±5%. Impedância de defeito: > 1 MΩ. Tensão máxima: 30 Vdc. Tempo de resposta: 500 µs. Resposta em frequência: 1 kHz máximo.Isolamento: Tensão de teste: entrada/saída 1,5 kV; entrada/fornecimento 1,5 kV; entrada/entrada 500 V; saída/fornecimento 500 V; saída/saída 500 V.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa Term. Personalizado. Peso: cerca de 135 g. Ligação: Por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações de até 2,5 mm² (13 AWG). Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 2Status: ACTIVO
