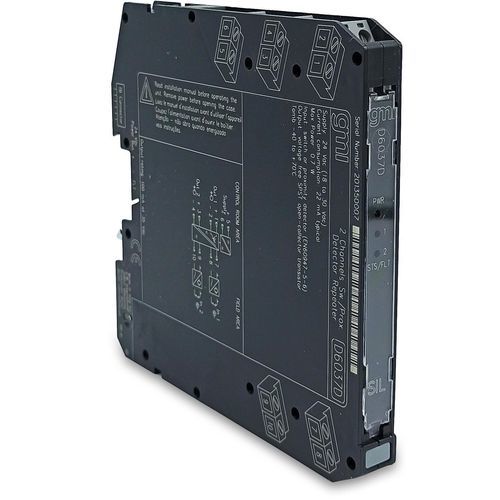

Repetidor de corrente D6037D

para trilho DIN

O repetidor de interrutor/detetor de proximidade D6037 é um módulo adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade, localizados em Áreas Perigosas, e repete o estado de entrada para um transístor de coletor aberto em Áreas Seguras. O circuito de deteção de falhas selecionável está disponível para sensores de proximidade ou interruptores equipados com resistências de fim de linha. Se necessário, a saída também pode ser invertida.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2Saída de transístor de alta frequênciaDetecção de campo de circuito aberto e curto-circuitoProgramabilidade de campo por interrutor DIPIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeEspecificações técnicas:Tensão de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente22 mA @ 24 Vdc com entrada em curto-circuito e transistor fechado, típico.Dissipação de energia0,53 W @ 24 Vdc com entrada em curto-circuito e transistor fechado, típico.EntradaNíveis de corrente de comutação de entradaON ≥ 2,1 mA, OFF ≤ 1,2 mA.Níveis de corrente de falhafalha aberta ≤ 0,2 mA, falha curta ≥ 6.8 mAFonte equivalente de entrada8 V 1 kΩ típico (8 V sem carga, 8 mA curto).Tipo de saídaTransistor de coletor aberto optoacoplado SPST livre de tensão.Classificação de coletor aberto/dreno100 mA @ 35 Vcc (≤ 1,5 V de queda de tensão).Corrente de fuga≤ 50 μA @ 35 Vcc.Tempo de resposta≤ 100 μs.Resposta de frequência5 kHz máximo.IsolamentoTensão de testeI.S. In/Out 2,5 kV; I.S. In/Supply 2.5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out /Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não faíscante.Parâmetros de segurançaUo = 10,5 V, Io = 22 mA, Po = 56 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN de 35 mm, com ou sem barramento de alimentação ou em placa de terminais personalizada.Peso Peso: cerca de 125 g (D6037D), 110 g (D6037S).Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVOCanais: 2
