Repetidor de corrente D6038DA

universal

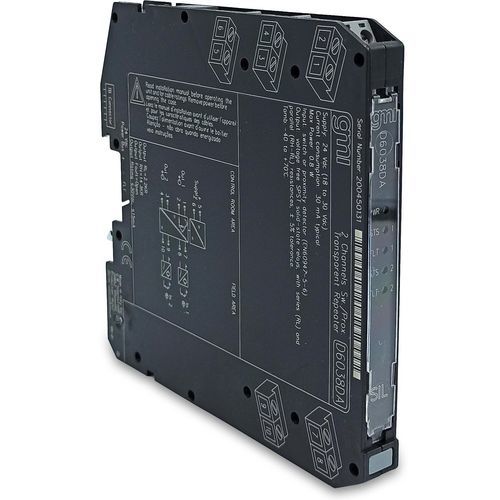

O repetidor de chave/detector de proximidade D6038DA é um módulo adequado para aplicações que exigem nível SIL 3 em sistemas relacionados à segurança para indústrias de alto risco. A unidade pode ser configurada para chaves ou detectores de proximidade e repete o estado de entrada na saída. A porta de saída pode assumir dois valores de impedância diferentes (RL ou RH) ou pode abrir completamente. A saída do módulo repete o estado de entrada de acordo com a seguinte correspondência: estado de entrada baixo -> RL, estado de entrada alto -> RH. Alternativamente, a saída pode ser configurada para inverter o estado de entrada. Em ambos os casos, a saída abre se ocorrer qualquer falha (circuito aberto ou curto-circuito) na entrada correspondente. - SIL 3 / SC 3 - Detecção de campo aberto e curto-circuito - Espelhamento universal de falhas de campo para PLC DI - Isolamento de três portas: entrada/saída/alimentação - Programação em campo por DIP Switch - Alta densidade, dois canais por unidade Especificações Técnicas Alimentação - Tensão: 24 VDC nominal (18 a 30 VDC), protegida contra polaridade reversa - Consumo de corrente: 30 mA @ 24 VDC, típico - Dissipação de potência: 1.0 W @ 24 VDC, típico Entrada - Níveis de corrente de comutação de entrada: ON ≥ 2.1 mA, OFF ≤ 1.2 mA - Falha aberta: Corrente ≤ 0.05 mA - Falha de curto: Resistência ≤ 100 Ω - Sem falha: Corrente ≥ 0.35 mA e resistência ≥ 360 Ω - Fonte de entrada equivalente: 8 V 1 kΩ típico (8 V sem carga, 8 mA curto) Saída - Formato: Relés de estado sólido SPST, sem tensão, com resistências em série (RL) e paralelo (RH-RL), tolerância ±5% - Impedância de falha: > 1 MΩ - Tensão máxima: 30 VDC - Tempo de resposta: 500 µs - Resposta de frequência: Máx 1 kHz Isolamento - Tensão de teste de isolamento: Entrada/Saída 1.5 kV; Entrada/Alimentação 1.5 kV; Entrada/Entrada 500 V; Saída/Alimentação 500 V; Saída/Saída 500 V Condições ambientais - Temperatura de operação: –40 a +70 °C - Temperatura de armazenamento: –45 a +80 °C Montagem - Tipo: Trilho DIN de 35 mm, com ou sem Power Bus ou em quadro de terminais personalizado - Peso: aprox. 135g - Conexão: Via blocos de terminais de parafuso plug-in polarizados para terminações de até 2.5 mm² (13 AWG) - Dimensões: Largura 12.5 mm, Profundidade 123 mm, Altura 120 mm - Canais: 2 - Status: ATIVO
