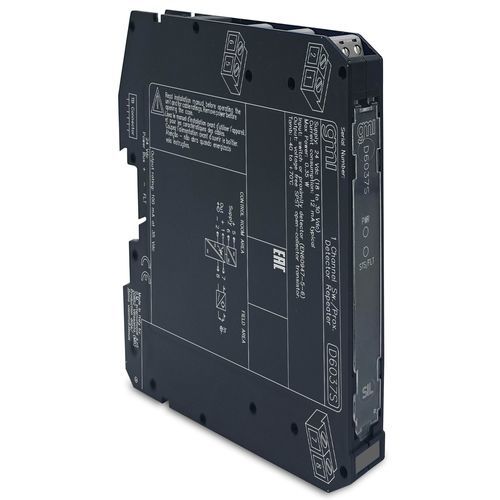

Repetidor de corrente D6037S

para trilho DIN

O repetidor de interrutor/detetor de proximidade D6037 é um módulo adequado para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade, localizados em Áreas Perigosas, e repete o estado de entrada para um transístor de coletor aberto em Áreas Seguras. O circuito de deteção de falhas selecionável está disponível para sensores de proximidade ou interruptores equipados com resistências de fim de linha. Se necessário, a saída também pode ser invertida.SIL 2 / SC 3Entrada da Zona 0/Div. 1Instalação na Zona 2/Div. 2Saída de transístor de alta frequênciaDetecção de campo de circuito aberto e curto-circuitoProgramabilidade de campo por interrutor DIPIsolamento de três portas, Entrada/Saída/AbastecimentoAlta densidade, dois canais por unidadeEspecificações técnicas:Tensão de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente12 mA @ 24 Vdc com entrada em curto-circuito e transistor fechado, típico.Dissipação de energia0,30 W @ 24 Vdc com entrada em curto-circuito e transistor fechado, típico.EntradaNíveis de corrente de comutação de entradaON ≥ 2,1 mA, OFF ≤ 1,2 mA.Níveis de corrente de falhafalha aberta ≤ 0.2 mA, falha curta ≥ 6,8 mAFonte equivalente de entrada8 V 1 kΩ típico (8 V sem carga, 8 mA curto).OutputTypeOpen-collector/drain rating100 mA @ 35 Vdc (≤ 1,5 V queda de tensão).Leakage current≤ 50 μA @ 35 Vdc.Response time≤ 100 μs.Frequency response5 kHz maximum.IsolationTest VoltageI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out /Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.Descrição de segurançaEquipamentoAparelhos associados e equipamento elétrico não faíscante.Parâmetros de segurançaUo = 10,5 V, Io = 22 mA, Po = 56 mW nos terminais 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montagemTrilho DIN de 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada. Peso cerca de 110 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVOCanais: 1
