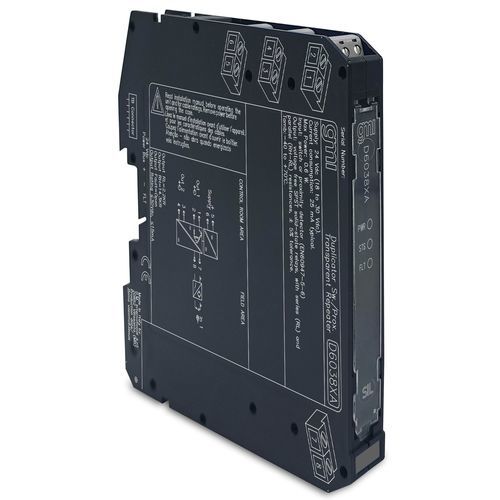

Repetidor de corrente D6038XA

universal

O repetidor de interrutor/detetor de proximidade D6038 é um módulo adequado para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade e repete o estado de entrada para a saída. A porta de saída pode assumir dois valores de impedância diferentes (RL ou RH) ou pode abrir completamente. A saída do módulo repete o estado de entrada de acordo com a seguinte correspondência: estado de entrada baixo -> RL, estado de entrada alto -> RH. Em alternativa, a saída pode ser configurada para inverter o estado de entrada. Em ambos os casos, a saída abre se ocorrer alguma falha (abertura ou curto-circuito) na entrada correspondente.SIL 3 / SC 3Detecção de campo aberto e curto-circuitoEspelhamento universal de falha de campo para PLC DITrês portas de isolamento, Entrada/Saída/AbastecimentoProgramabilidade no campo por DIP SwitchAlta densidade, dois canais por unidadeEspecificações técnicas:Alimentação:Tensão: 24 Vdc nom. (18 a 30 Vdc), protegida contra polaridade reversa.Consumo de corrente: 25 mA @ 24 Vdc, típico.Dissipação de potência: 1.0 W @ 24 Vdc, típico.Entrada:Níveis de corrente de comutação de entrada: ON ≥ 2,1 mA, OFF ≤ 1,2 mA.Falha aberta: Corrente ≤ 0,05 mA.Falha em curto: Resistência ≤ 100 Ω.Sem falha: Corrente ≥ 0,35 mA e resistência ≥ 360 Ω.Fonte equivalente de entrada: 8 V 1 kΩ típico (8 V sem carga, 8 mA em curto).Saída:Tipo: Relés de estado sólido SPST sem tensão, com resistências em série (RL) e em paralelo (RH-RL), tolerância de ±5%.Impedância de falha: > 1 MΩ.Tensão máxima: 30 Vdc.Tempo de resposta: 500 µs.Resposta de frequência: 1 kHz máximo.Isolamento:Tensão de teste: Entrada/Saída 1,5 kV; Entrada/Suprimento 1,5 kV; Entrada/Entrada 500 V; Saída/Suprimento 500 V; Saída/Saída 500 V.Condições ambientais:Temperatura de operação: -40 a +70 °C.Temperatura de armazenamento: -45 a +80 °C.Montagem:Tipo: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Peso: cerca de 135 g.Ligação: Por blocos de terminais de parafuso de desconexão de encaixe polarizado para acomodar terminações de até 2,5 mm² (13 AWG).Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
