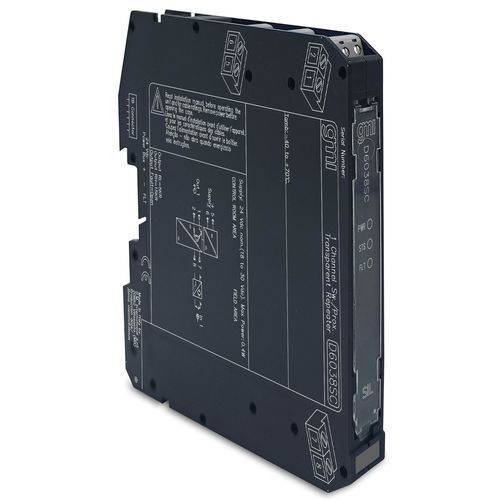

Repetidor de corrente D6038SC

para trilho DINuniversal

Repetidor de Interruptor/Proximidade Transparente de Falha de Linha SIL3O Repetidor de Interruptor/Detetor de Proximidade D6038 é um módulo adequado para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade e repete o estado de entrada para a saída. A porta de saída pode assumir dois valores de impedância diferentes (RL ou RH) ou pode abrir completamente. A saída do módulo repete o estado de entrada de acordo com a seguinte correspondência: estado de entrada baixo → RL, estado de entrada alto → RH. Em alternativa, a saída pode ser configurada para inverter o estado de entrada. Em ambos os casos, a saída abre se ocorrer alguma falha (aberta ou curto-circuito) na entrada correspondente.SIL 3 / SC 3Detecção de campo aberto e curto-circuitoEspelhamento universal de falha de campo para PLC DITrês portas de isolamento, Entrada/Saída/AbastecimentoProgramabilidade no campo por DIP SwitchAlta densidade, dois canais por unidadeStatus: ACTIVECanais: 1Tensão de alimentação24 Vdc nom. (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente15 mA @ 24 Vdc, típico.Dissipação de energia0,4 W @ 24 Vdc, típico.Níveis de corrente de comutação de entradaNíveis de corrente de entradaON ≥ 2,1 mA, OFF ≤ 1,2 mA.Corrente de falha aberta ≤ 0,05 mA.Resistência de falha curta ≤ 100 Ω.Sem falhaCorrente ≥ 0,35 mA e resistência ≥ 360 Ω.Fonte equivalente de entrada8 V 1 kΩ típico (8 V sem carga, 8 mA em curto).Tipo de saídaRelés de estado sólido SPST sem tensão, com resistências em série (RL) e em paralelo (RH-RL), tolerância de ±5%.Impedância de falha> 1 MΩ.Tensão máxima30 Vdc.Tempo de resposta500 µs.Resposta de frequência1 kHz máximo.IsolamentoTensão de testeEntrada/Saída 1,5 kV; Entrada/Saída 1,5 kV; Entrada/Entrada 500 V; Saída/Saída 500 V.Condições ambientaisTemperatura de funcionamentoLimites de temperatura -40 a +70 °C.Temperatura de armazenamentoLimites de temperatura -45 a +80 °C.MontagemTipo de trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada. LigaçãoPor blocos de terminais de parafuso de desconexão de ficha polarizada para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Certificações:EMC: D5000/D6000 EAC Declaração de Conformidade EMC (Comunidade Euroasiática, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0634 Resumo do Certificado SIL (Internacional, TUV_SUD, 2025-09-19)Declarações de Conformidade:Declaração de Conformidade UE para a série D6000Declaração de Conformidade G3Especificações Técnicas:Produto: D6038SCMarca: G.M. InternationalStatus: ACTIVECanais: 1Tensão de alimentação: 24 Vdc nom. (18 a 30 Vdc)Consumo de corrente: 15 mA @ 24 VdcDissipação de energia: 0.4 W @ 24 VdcNíveis de corrente de comutação de entrada: ON ≥ 2,1 mA, OFF ≤ 1,2 mAFalha aberta: Corrente ≤ 0,05 mFalha de curto-circuito: Resistência ≤ 100 ΩNo Fault: Corrente ≥ 0,35 mA e resistência ≥ 360 ΩFonte equivalente de entrada: 8 V 1 kΩ típicoTipo de saída: Relés de estado sólido SPST sem tensãoImpedância de falha: > 1 MΩTensão máxima de saída: 30 VdcTempo de resposta: 500 µsResposta de frequência: 1 kHz máxTensão de teste de isolamento: Entrada/Saída 1,5 kV; Entrada/Abastecimento 1,5 kV; Entrada/Entrada 500 V; Saída/Abastecimento 500 V; Saída/Saída 500 VTemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: aprox. 120 gConexão: Blocos de terminais de parafuso de desconexão plug-in até 2,5 mm² (13 AWG)Dimensões: 12.5 x 123 x 120 mm
