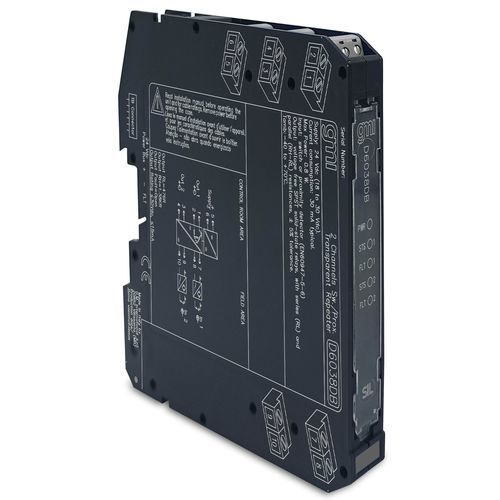

Repetidor de corrente D6038DB

para trilho DINuniversal

O repetidor de interrutor/detetor de proximidade D6038 é um módulo adequado para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. A unidade pode ser configurada para interruptores ou detectores de proximidade e repete o estado de entrada para a saída. A porta de saída pode assumir dois valores de impedância diferentes (RL ou RH) ou pode abrir completamente. A saída do módulo repete o estado de entrada de acordo com a seguinte correspondência: estado de entrada baixo -> RL, estado de entrada alto -> RH. Em alternativa, a saída pode ser configurada para inverter o estado de entrada. Em ambos os casos, a saída abre se ocorrer alguma falha (aberto ou curto-circuito) na entrada correspondente.SIL 3 / SC 3Detecção de campo aberto e curto-circuitoEspelhamento universal de falha de campo para PLC DITrês portas de isolamento, Entrada/Saída/AbastecimentoProgramabilidade no campo por DIP SwitchAlta densidade, dois canais por unidadeStatus: ACTIVECanais: 2Dados técnicosTensão de alimentação24 Vdc nom. (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente30 mA @ 24 Vdc, típico.Dissipação de potência1,0 W @ 24 Vdc, típico.EntradaNíveis de corrente de comutação de entradaON ≥ 2,1 mA, OFF ≤ 1,2 mA.Falha abertaCorrente ≤ 0,05 mA.Falha curtaResistência ≤ 100 Ω.Sem falhaCorrente ≥ 0,35 mA e resistência ≥ 360 Ω.Fonte equivalente de entrada8 V 1 kΩ típico (8 V sem carga, 8 mA em curto).Tipo de saídaRelés de estado sólido SPST sem tensão, com resistências em série (RL) e em paralelo (RH-RL), tolerância de ±5%.Impedância de falha> 1 MΩ.Tensão máxima30 Vdc.Tempo de resposta500 µs.Resposta de frequência1 kHz máximo.IsolamentoTensão de testeEntrada/Saída 1,5 kV; Entrada/Saída 1,5 kV; Entrada/Entrada 500 V; Saída/Saída 500 V.Condições ambientaisTemperatura de funcionamentoLimites de temperatura -40 a +70 °C.Temperatura de armazenamentoLimites de temperatura -45 a +80 °C.MontagemTipo de trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada. Placa.Peso cerca de 135 g.LigaçãoPor blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.CertificaçõesEMC: D5000/D6000 EAC Declaração de Conformidade EMC (Comunidade Euroasiática, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0634 Resumo do Certificado SIL (Internacional, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Declarações de ConformidadeDeclaração de Conformidade UE para a série D6000Declaração de Conformidade conformidade G3Características / Especificações TécnicasProduto: D6038DBTipo: Repetidor de interrutor/detetor de proximidadeCanais: 2Nível SIL: 3Entrada: Interruptores ou detectores de proximidadeSaída: Relés de estado sólido SPSTIsolamento: Três portas (entrada/saída/alimentação)Montagem: Trilho DIN 35 mmDimensões: 12.5 x 123 x 120 mmPeso: 135 gTemperatura de funcionamento: -40 a +70 °C
